ExtremeWireless

AP410C

Wi-Fi 6(802.11ax)Tri-Radio アクセスポイント

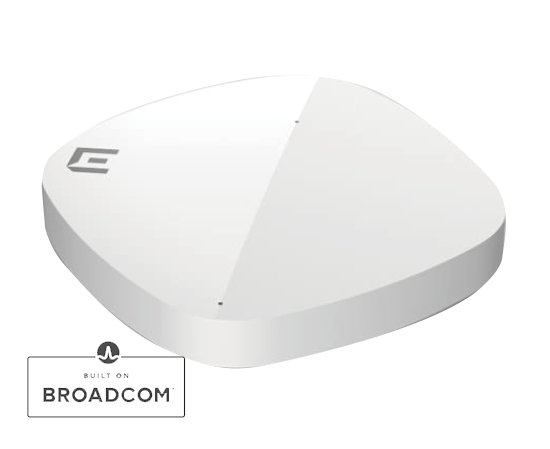

AP410C

AP410Cは5 GHz 帯域では最大 4.8 Gbps、2.4 GHz 帯域では最大 2.4Gbps のデータレートの通信を同時に実現できる802.11axのアクセスポイントです。

AP410Cは高密度環境向けに設計され、セキュリティ監視を行う際に性能を犠牲にすることなく、最高レベルのクライアントサービスを提供できるスマートな機能とパワフルな性能を備えています。トライラジオのアクセスポイントは、時分割処理でセキュリティ用のスキャンをしている他社製のアクセスポイントとは異なり、セキュリティ監視専用のデュアルバンドセンサーが 不正デバイスを常にスキャンし、脆弱性やアタックのリスクを最小化します。このAPもExtreme社の元々の技術であるデュアル5GHzでのソフトウェア-セレクタブル-ラジオ機能(SSR)の利用が可能です。

より多くのユーザー、より多くのデバイス、より多くのモノ、より多くのアプリケーション、そしてインフラストラクチャに負担をかけるより多くの脅威など様々な課題に対応するため、AP410Cは開発されました。

AP410Cは高速かつ高セキュアなWiFiを最も過酷な環境においてもきちんと利用できるよう、強力な802.11ax Wi-Fi6技術、高度なセキュリティ、ML / AI 管理機能などをこれまでのエンタープライズクラスのソリューションに統合しています。


ハイライト

　

Advanced Radio Technology Tri-Radio Design

5 GHz 4x4:4
2.4 GHz 2x2:2
2.4GHz/5GHz/Sensor


　

Multiple Radio Modes - SSR

2.4GHz/5GHz/Sensor(2.4 GHz/5GHz)
5GHz/5GHz-Dual5GHz



　

High Density Environments

Delivers exceptional end-user experience even in the densest user environments



　

WPA3 Support

Includes the latest WPA3 Wi-Fi security standard delivering robust protections for users and IoT devices
Fully Functional over 802.3at


　

Smart Management Choices

ExtremeCloudIQdeliverspowerful, simple and secure public or private cloud management capabilities



貴社のビジネスニーズに合わせて設計

Extreme Elements は、特定のビジネス環境、目標、および目的に合わせてネットワークを調整できるようにする ビルディングブロックです。Extreme Elements は、組織にとって最も重要な、ポジティブなエクスペリエンスと ビジネスの成果を実現する自律型ネットワークの作成を可能にします。Extreme Elements は、アーキテクチャ、自動化、人工知能を組み合わせることで、ユーザーが必要なものを必要 なときに必要な場所で確実に入手できるようにします。こうした優れたユーザーエクスペリエンスは、適切な要素を 組み合わせてマッチさせることで簡単に提供することができます。詳細は、こちら をご覧ください。

高セキュリティ

AP410C には最新のWPA3セキュリティ認証をはじめとして最高レベルのセキュリティ機能が備わっています。さらに、AP410Cはコンテキストベースのアクセスセキュリティ管理機能のためにステートフルL2-L7 DPIファイアウォールもサポートしています。プライベートPSK(PPSK)もサポートしています。





管理と分析

クラウド型もしくはオンプレミス型の Extreme の管理システム(旧 HiveMangerNG)と組み合わせて、AP410Cは、非常に豊富なデータセットをコンテキストドリブンのウィジェットを介して表示できます。過去からのデータや過去と現在のデータの組み合わせなど多彩な分析が可能です。これにより、ロケーション、ネットワーク、AP、クライアントに対して様々な視点でコンテキストに基づく非常に細かい分析が可能となり、管理者はそれぞれのコンテキストでダッシュボードを調整して自分の見たい情報を表示できます。

Wi-Fi6(802.11.ax)

802.11n、802.11ac wave 1や2の規格は、高速化の観点で改善を重ねてきました。これに対して802.11axテクノロジーは、高速化だけではなくWi-Fiの効率性も重視して大幅に改善をしており、Wi-Fi ネットワークをまったく新しいレベルに引き上げます。802.11ax の詳細については下記を参照下さい。 https://www.extremenetworks.com/are-you-ready-for-802-11ax


RFモニタリング

ネットワーク管理者は、WiFi ネットワークの電波管理をする際に、 AI 技術や機械学習のような適応型の電波管理機能のある強力な機能 を活用することができます。適応型の電波管理アルゴリズムによって “障害のないデュアル5GHz”の動作のための最適なチャネル・電波出力のインテリジェントな調整・ 選択が実現されています。ロードバランシングやバンドステアリング、およびその他の多くの電波管理のためのチューニング項目も自動化することができます。

プログラマブルラジオ

エクストリームは、業界初となる、デュアル 5Ghzにも対応し、5Ghz と 2.4Ghzにおける2種類のプログラムモードにも対応できるソフトウェアデファインドの電波管理ができる 802.11axアクセスポイントを発売しました。これによりクラアントに最高レベルのパフォーマンスを実現できます。AP410Cはソフトウェアで調整可能なラジオをインテリジェントに監視することができます。これによりネットワーク管理者はユーザの置かれた環境に基づき電波の設定をすることができ、さまざまなモードでアクセスポイントの設定をすることができます。

IoT対応

IoTとゲストエンゲージメントサービスの両方をサポートするために、AP410Cは Bluetoothを統合してIoT デバイスをThreadワイヤレスにより接続します。これによりAppleiBeaconを使ってロイヤリティの高いお客様との関係をさらに強化することが可能となります。企業においてはAPIを駆使したアプリケーションを利用して買い物客や来訪者や会議に参加した人達に広告を配信できます。さらにお客様のスマホにアプリのダウンロードページ、キャプティブポータル、サイト固有の情報等を表示させることも可能となります。


製品仕様

　

無線仕様

802.11a

• 5.150–5.850 GHz Operating Frequency
•Orthogonal Frequency Division Multiplexing (OFDM) Modulation
•Rates (Mbps): 54, 48, 36, 24, 18, 12, 9, 6 w/ auto fallback

802.11b

• 2.4–2.5 GHz Operating Frequency
• Direct-Sequence Spread-Spectrum (DSSS) Modulation
• Rates (Mbps): 11, 5.5, 2, 1 w/ auto fallback

802.11g

• 2.4–2.5 GHz Operating Frequency
• Orthogonal Frequency Division Multiplexing (OFDM) Modulation
• Rates (Mbps): 54, 48, 36, 24, 18, 12, 9, 6 w/ auto fallback

802.11n

• 2.4–2.5 GHz & 5.150–5.850 GHz Operating Frequency
• 802.11n Modulation
• HT20 High-Throughput (HT) Support (for both 2.4 GHz and 5 GHz) • HT40 High-Throughput (HT) Support for 5 GHz
• A-MPDU and A-MSDU Frame Aggregation

802.11ac

• 5.150–5.850 GHz Operating Frequency
• 802.11ac Modulation (256-QAM)
• Rates (Mbps): MCS0 – MCS31 (6.5MBps - 600Mbps)
• 5G: 4x4 Multiple-In, Multiple-Out (MIMO) Radio
• 2.4G: 2x2 Multiple-In, Multiple-Out (MIMO) Radio
• Rates (Mbps): MCS0–MCS9 (6.5Mbps – 3467Mbps), NSS = 1-4.
• 4x4:4 Stream Multiple-In, Multiple-Out (MIMO) Radio
• VHT20/VHT40/VHT80 support
• TxBF ( Transmit Beamforming)

802.11ax

• 2.4–2.5 GHz & 5.150–5.850 GHz Operating Frequency • 802.11ax Modulation (1024-QAM)
• Dual-band OFDMA
• Rates (Mbps):
• 5G: HE0-HE11 (8 Mbps – 4800 Mbps).
• 2.4G: HE0-HE11 (8Mbps – 574 Mbps).
• 4x4:4 Stream Multiple-In, Multiple-Out (MIMO) Radio@ 5GHz
• 2x2:2 Stream Multiple-In, Multiple-Out (MIMO) Radio @2.4GHz • HE20/HE40/HE80 support for 5 GHz
• HE20/HE40 support for 2.4 GHz
• DL SU-MIMO and MU-MIMO
• TxBF (Transmit Beamforming)
　

IOT Radio

• BLE 5 Radio Bluetooth® Low Energy (BLE) and IEEE® 802.15.4 compliant
　

Interfaces

• (1) 100/1000/2500 Mbps auto-negotiation Ethernet port, RJ45 PoE (Power over Ethernet 802.3at) Port
• (1) 10/100/1000 Mbps auto-negotiation Ethernet port, RJ45
• USB 2.0, Type A , 5V, 0.9A
　

電源仕様

• IEEE 802.3at PoE Power
　

電源オプション

• Power Draw:
　Typical: 17.69; Max: 18.74 (w/o USB)
　Typical: 22.69; Max: 23.74 (w USB)
• 802.3at Power over Ethernet (PoE) capable
• Gigabit Ethernet port (RJ-45 power input pins:
• Wires 4,5,7,8 or 1,2,3,6)
　

サイズ

• 8" x 8" x 1.8" (205mm x 205mm x 37mm)
• AP410C: 2 lbs (.9 kg)
• TPM chip for added security
　

Internal Antennas

• (2) Integrated single band, 5.1-5.8 GHz omnidirectional antennas
• (2) Integrated dual band, 2.4-2.5 GHz and 5.1-5.8 GHz omnidirectional
• (4) Integrated single band, 2.4-2.5 GHz omnidirectional antennas for BLE
　

マウント(別売)

• AP support 15/16 flush ceiling tile included in the box
• Wall Mount sold as an accessory
• Ceiling Tile Recessed 15/16" sold as an accessory
• Built-in slot for Kensington type locks
　

温度環境

• Operating: AP410C: 0 to 40°C
• Storage: -40 to 70°C
• Humidity: 0% to 95% (non-condensing)
　

環境コンプライアンス

• UL2043 - Plenum Rated
　

企業コンプライアンス

Product Safety Certifications

• IEC 60950-1, EN 60950-1, UL 60950-1, CSA 22.2 No.60950-1-03 AS/NZS 60950.1,
• RoHS Directive 2011/65/EU

Radio Approvals

• FCC CFR 47 Part 15, Class B
• ICES-003, Class B
• FCC Subpart C 15.247
• FCC Subpart E 15.407
• RSS247
• AS/NZS4268 + CISPR32
• IEC/EN 60601-1-2,
• EN 62479
• EN 62311
• EN 50385
• EN 301 489-1
• EN 301 489-3
• EN 301 489-17
• EN 55032, (Class B)
• EN 55011, (Group 1, Class B)
• EN 55024
• EN 60601-1-2
• EN 61000-3-2
• EN 61000-3-3
• EN 300 328
• EN 301 893
• EN 300 440
• EN 50581

サポート

• Limited Lifetime Warranty


Power and Sensitivity Tables

　

機能とベネフィット

・ 小型、軽量の優れたデザイン
・ 複数周波数帯をサポートすることで同時に802.11a/n/ac/ax(5GHz)と
802.11b/g/n/ax(2.4GHz)のパフォーマンスを劣化なしに提供
・ 接続可能クライアント数:最大510台/1AP、推奨60~80台/1AP以下
・ ACSP(Automatic Channel Selection & Power Control)とビームフォーミング
によるカバレッジ・ホールの自動修復機能を実装
・ バンドステアリングをサポート。5GHzへの誘導は3タイプ。
・ 均等モード、優先モード、強制モード
・ クライアントロードバランシング機能
・ ExtremeCloudTM IQに未接続(スタンドアロン状態)でもAPは自律的に動作可能。
・ オフィス環境に最適な洗練され目立ちにくい筐体デザイン
・ ハードウェアはファンレス
・ 機能が最適化されたハードウェアのデザイン
・ LEDは消灯可能、天井・壁から確認可能
オレンジ色:ExtremeCloudTM IQに未接続で稼働中またはブート中
白色:ExtremeCloudTM IQに接続し正常稼働中
・ 自動または専用のメッシュバックアップ
・ 統合されたアプリケーションの見える化と管理機能
・ ディレクトリサポート付のRADIUSサーバ内蔵
(最大同時に256ユーザのRADIUS認証が可能)
・ Webサーバ(キャプティブウェブポータル)内蔵
・ DHCPサーバ内蔵
・ AP 1台当り最大512のDHCPクライアント
・ デュアル5GHzのサポート
・ PoE給電可能(803.2at規格のPoE給電により全機能が利用可能)
　

ハードウェアアシスト機能

セキュリティ

• ハードウェアベースのキー保管と暗号化(TPM: Trusted Platform Module)
• WPA/WPA2/WPA3、802.11i、WEP、802.1X (WPA/WPA2/WPA3 Enterprise)、PSK、
Private PSK
• IEEE802.1X認証をサポートしています。
APが「RADIUS Authenticator」の場合、以下のEAPの管理機能をサポートします。
EAP-TLS ,EAP-TTLS/MSCHAPv2,
PEAPv0/EAP-MSCHAPv2,PEAPv1/EAP-GTC,
EAP-SIM, EAP-AKA, EAP-FASTLEAP
• ユーザプロファイルベースのきめ細かい管理
ネットワークを利用するそれぞれのユーザのQoS、モビリティポリシー、
セキュリティポリシー
• 暗号化: AES:CCMP、TKIP、RC4(WEPのみ)
• WMM (802.11e) – マーキングとポリシング
• 802.1pとDiffServをサポート
• 802.1Q VLANをサポート
• MACアドレスフィルタリング
• アクセスポイントを跨る端末間の通信遮断機能
• Wi-Fi認証済みWMM
• WMMパワーセーブ(U-APSD)
• 無線チャネルへのMACベースまたはIPベースのDoS攻撃遮断機能
　

盗難防止対策

• ケンジントンタイプのロック機構
　

管理機能

• NTP対応 • P内にもログ用バッファあり
• Syslog、SNMP v1,v2,v3、Telnet、SSH
• コンソール接続、debugコマンドの利用が可能

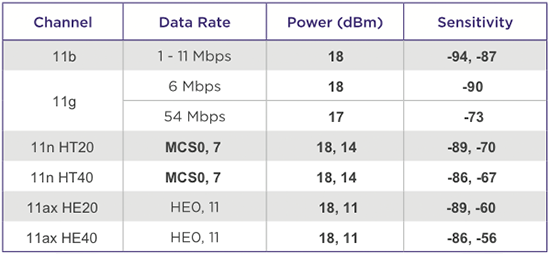

Power and Receive Sensitivity- 2.4 GHz

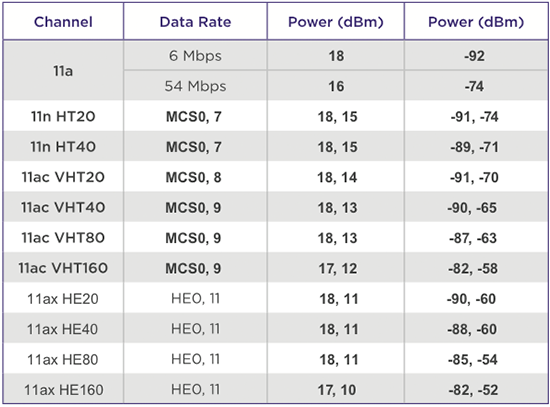

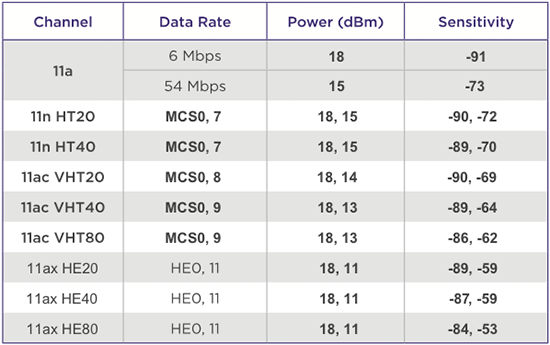

Power and Receive Sensitivity – 5 GHz (Full Band)

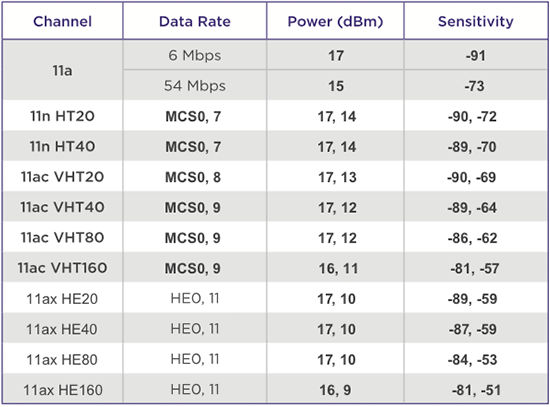

Power and Receive Sensitivity – 5 GHz (Low Band)


Power and Receive Sensitivity – 5 GHz (High Band)

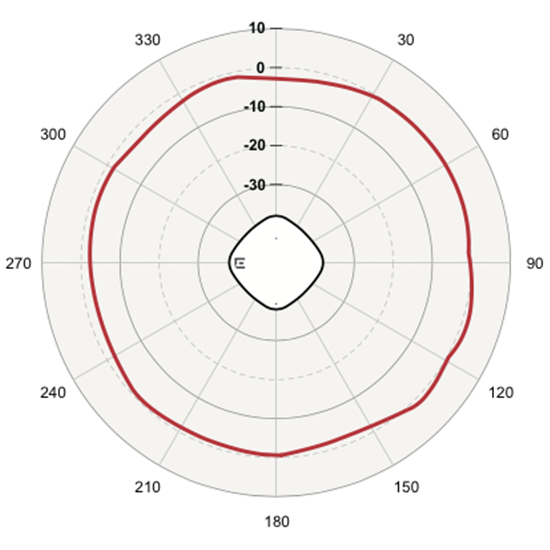

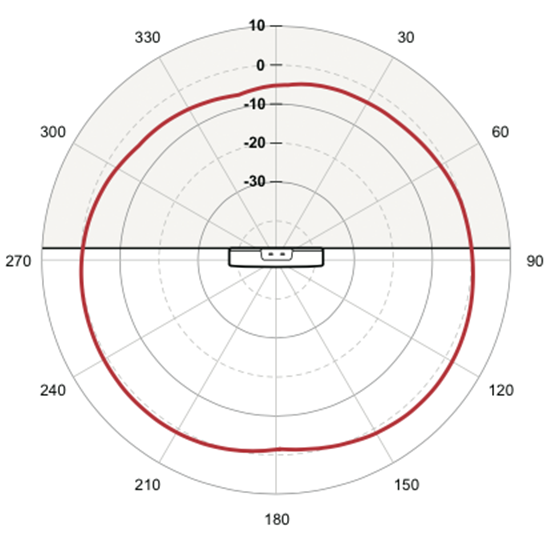

RFカバーマップ – Azimuth and Elevation

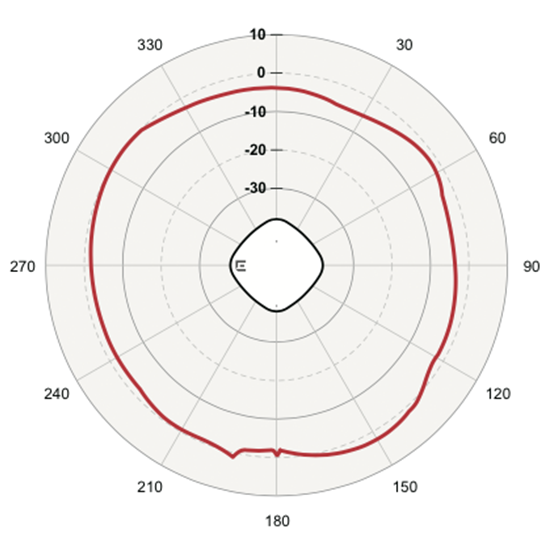

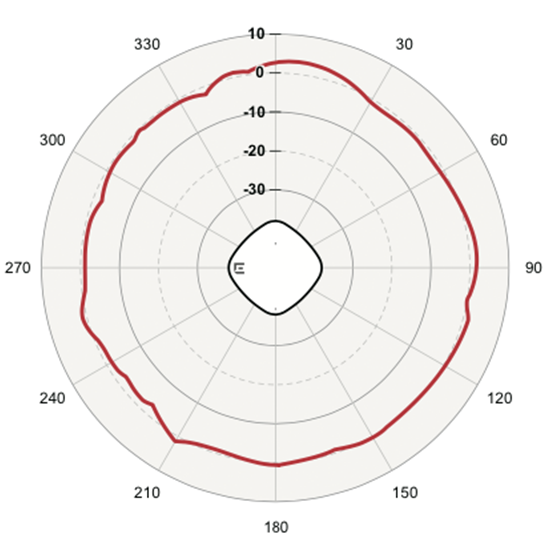

Azimuth - 2.4 GHz


Azimuth - 2.4 GHz


Azimuth - 5 GHz

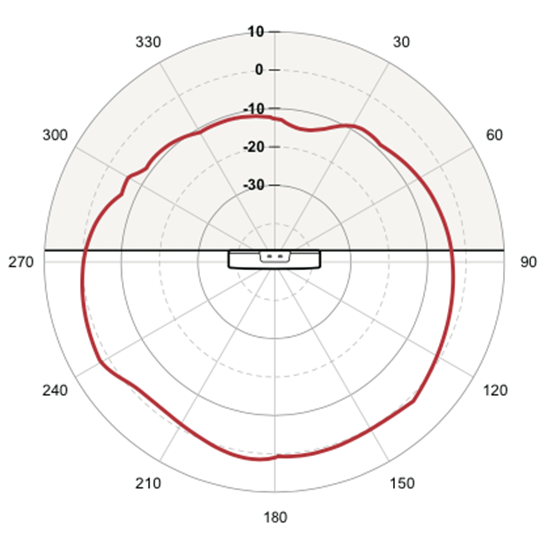

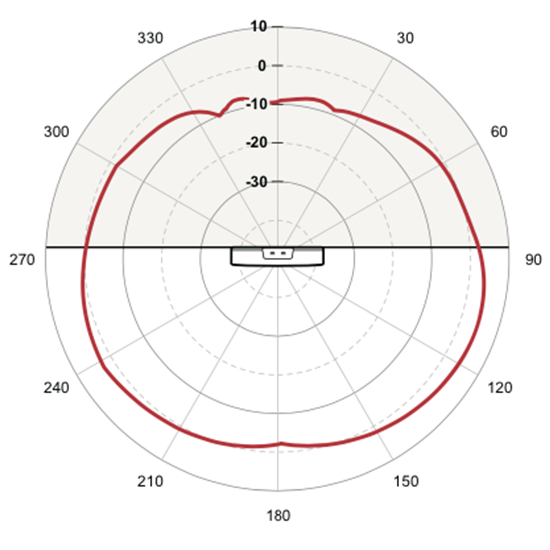

Elevation - 5 GHz


Elevation - 5 GHz


Elevation - 5 GHz

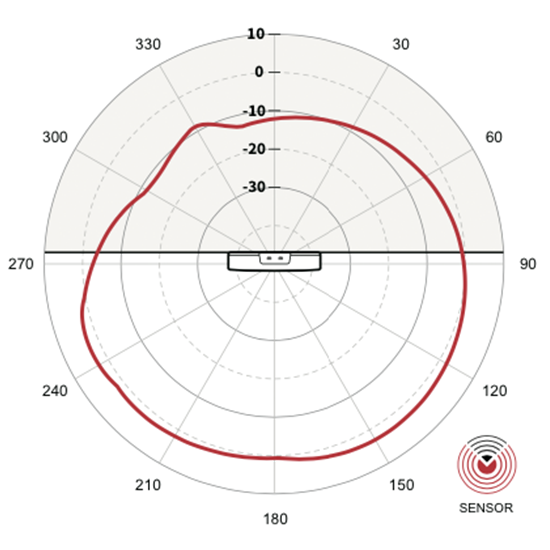

Antenna Radiation Sensor Patterns

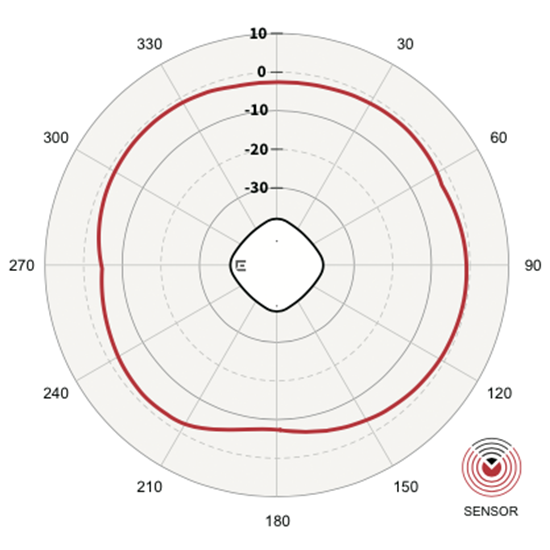

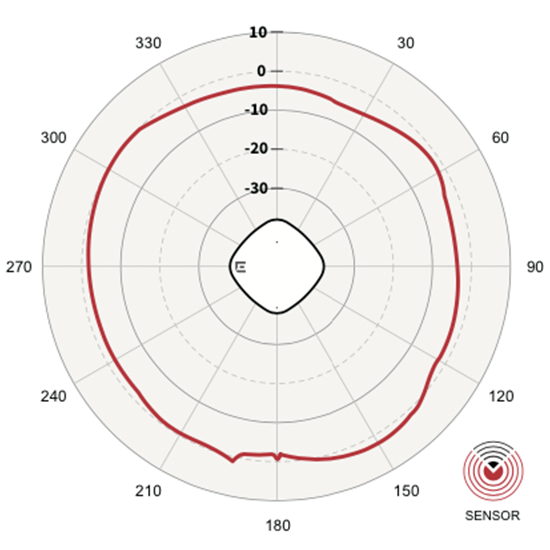

Azimuth - 2.4 GHz


Azimuth - 2.4 GHz

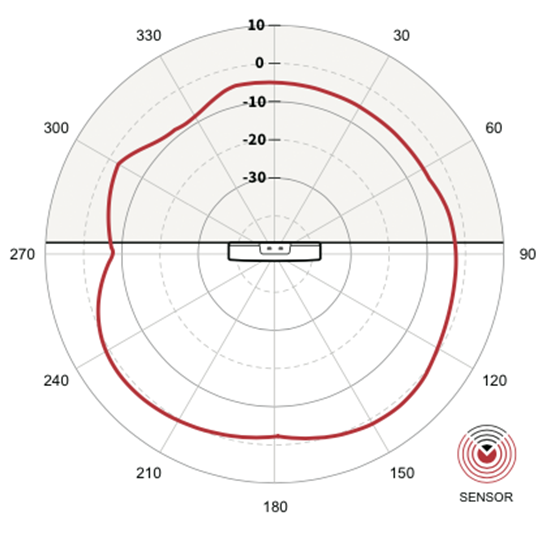

Elevation - 5 GHz


Elevation - 5 GHz


Ordering Information

AP410C - SKUs

Part Number Description
AP 410C-WR ExtremeCloud IQ: Indoor Tri Radio WiFi6 AP, 2.4 GHz, 5GHz, & Sensor w/ Dual 5GHz & Mulitrate Port. Environmentally friendly, Light, power sensors, BLE/Zigbee. AI/ML green mode. INT antennas. T-Bar, Incl Mt (AH-ACC-BKT-AX-TB). Rest of World
Part Number Description
Mounting Accessories
AH-ACC-BKT-AX-IL（x1per） Mounting bracket for Interlude ceilings
AH-ACC-BKT-AX-SL（x1per） Mounting bracket for Silhouette 1/8" and Silhouette 1/4" ceilings
AH-ACC-BKT-AX-TB（x1per） Mounting bracket for Prelude 15/16" and Suprafine 9/16" ceilings
AH-ACC-BKT-AX-WL（x1per） Mounting bracket for direct-to-wall installations

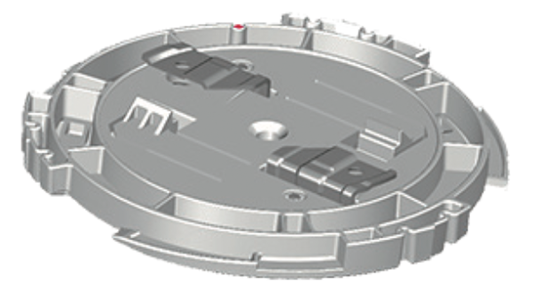

AH-ACC-BKT-AX-TB (x1 per)


※ AP410Cには同梱されています
