【共通仕様】
●使用温度：-20〜＋50℃
●入力電圧：AC100-242V（50/60Hz）
●定格寿命※1：50000時間（光束維持率70%時）
●配光角：約200°（ポーク照度50%のとき120°）
定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。
●使用温度：-20〜＋50℃
●入力電圧：AC100-242V（50/60Hz）
●定格寿命※1：50000時間（光束維持率70%時）
●配光角：約200°（ポーク照度50%のとき120°）
定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。

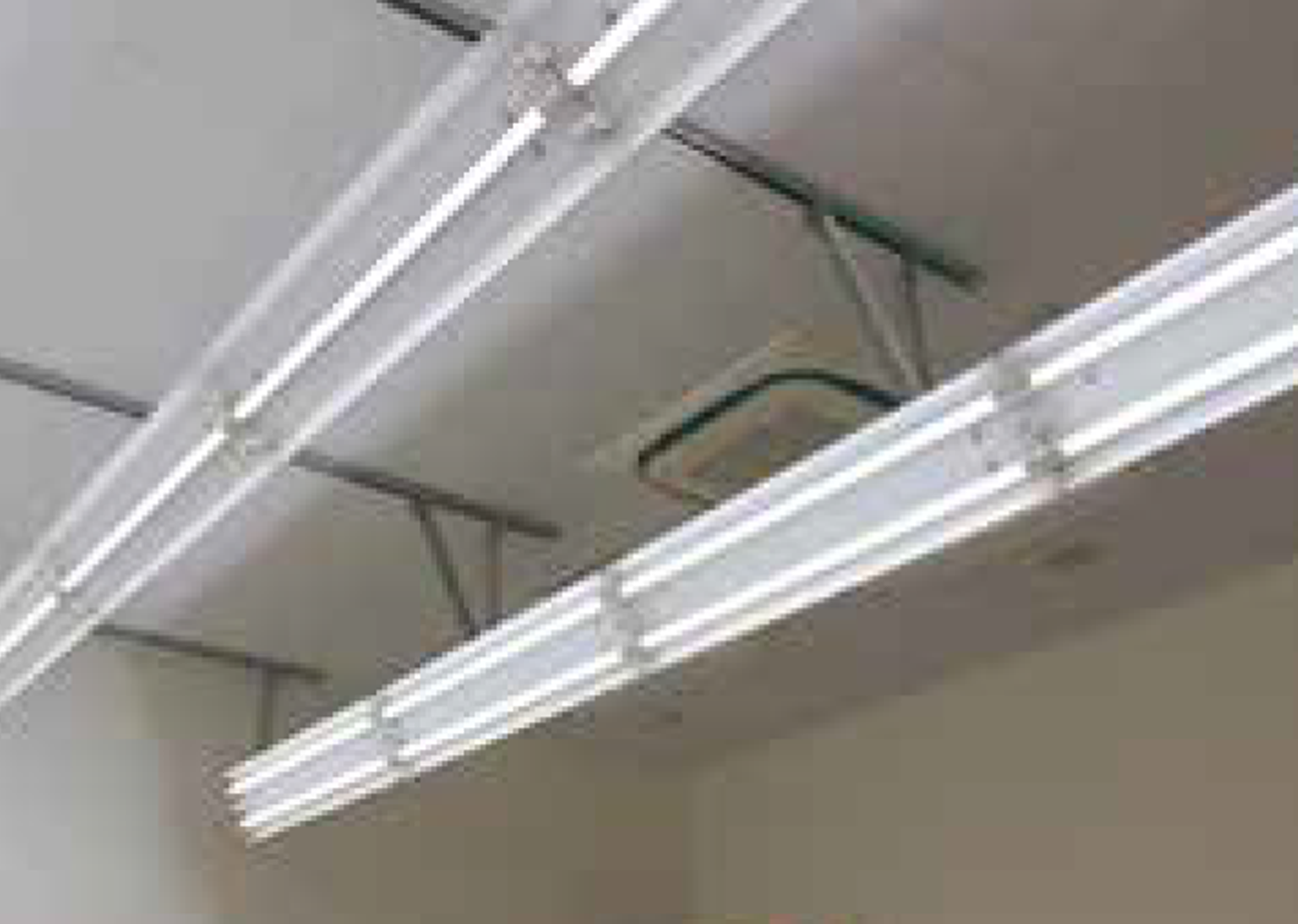

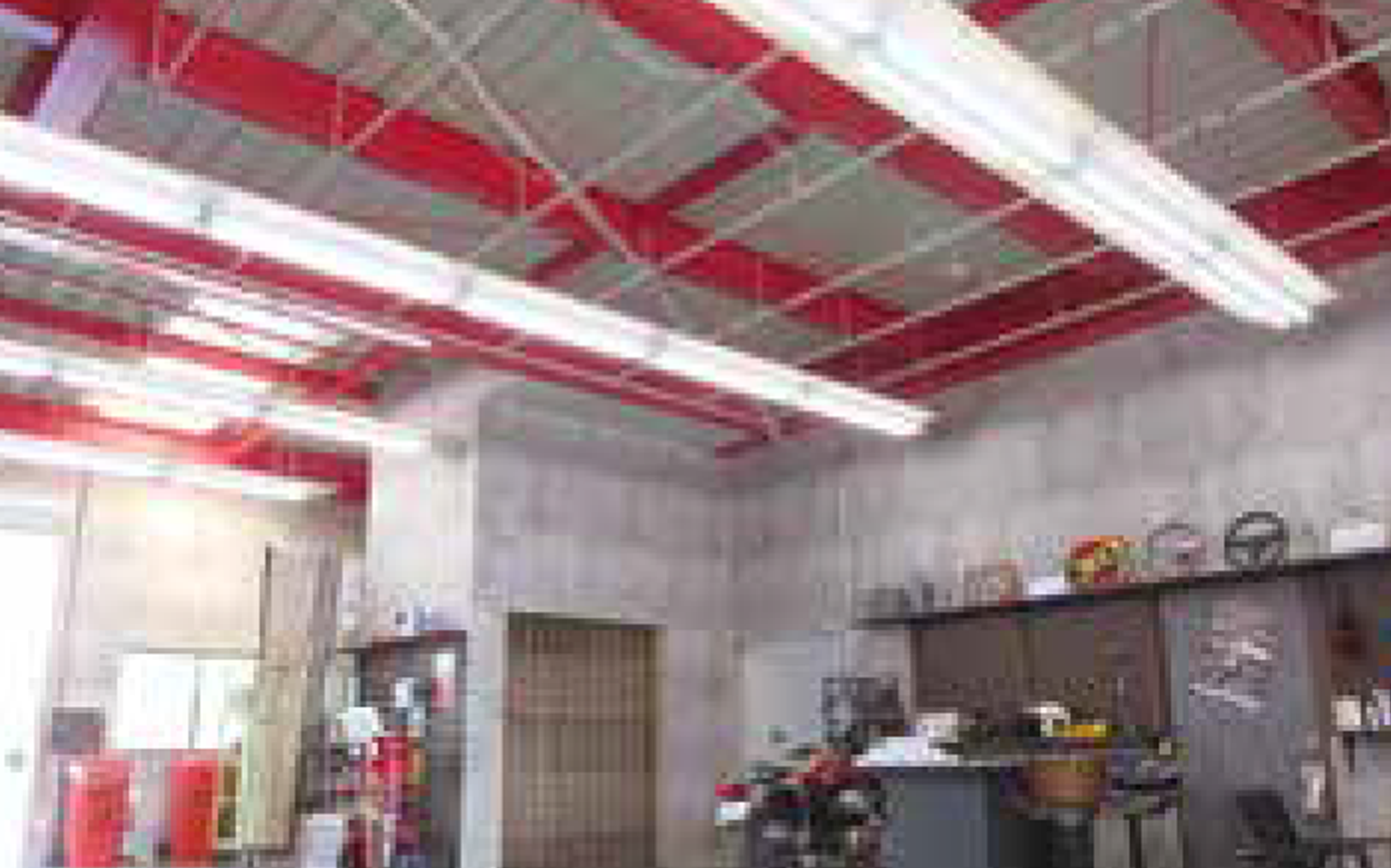

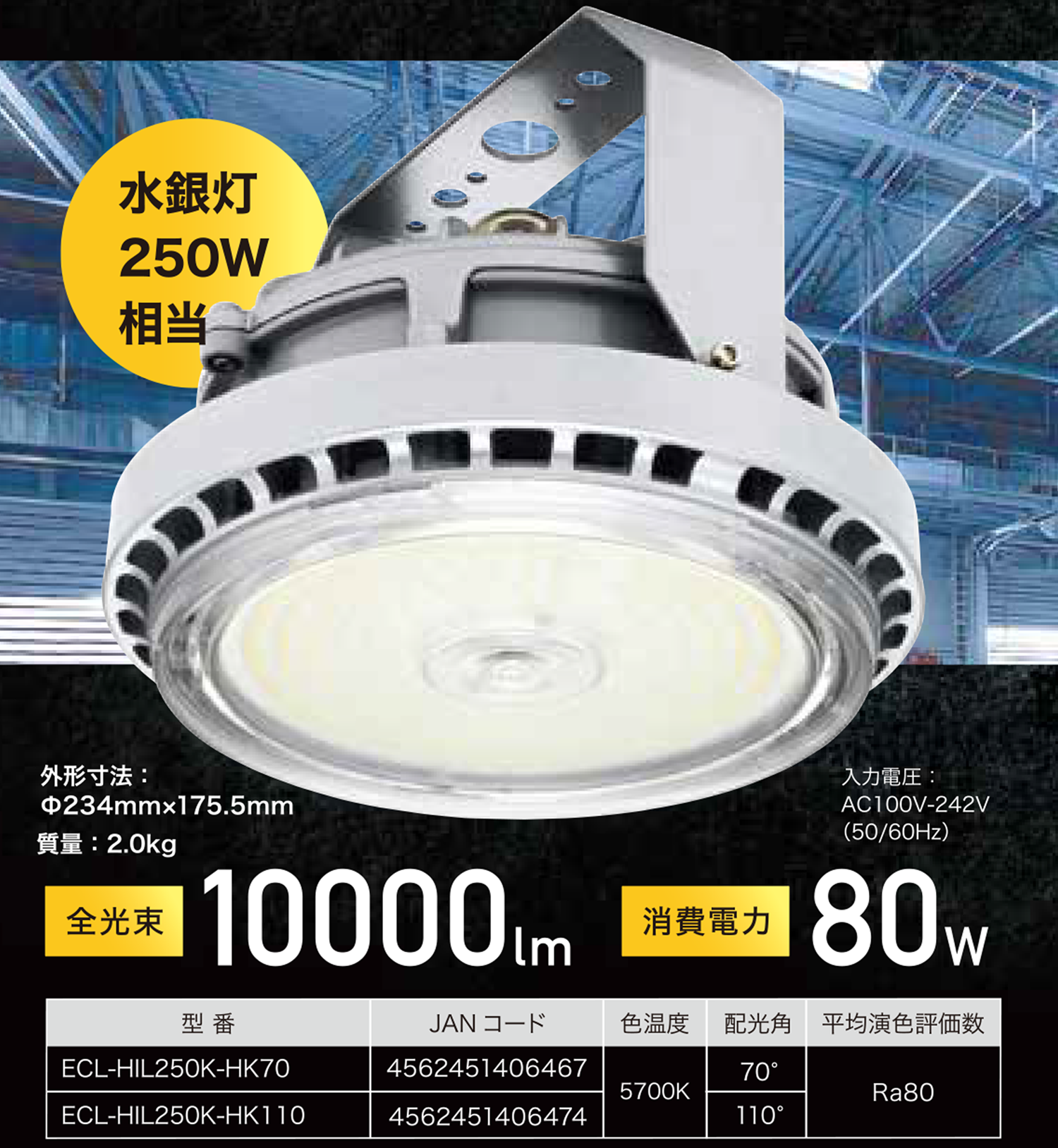

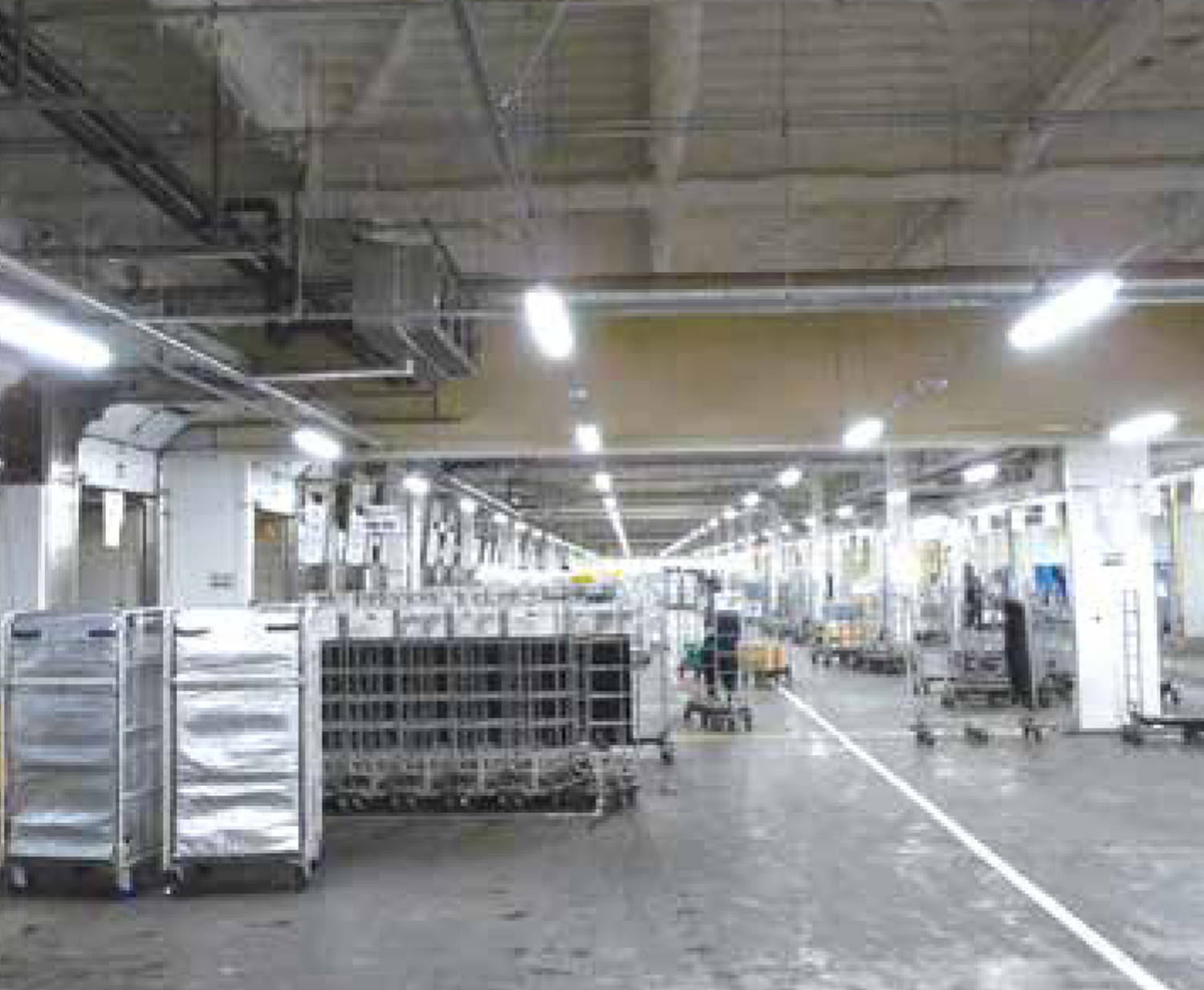

照度の必要な建物、天井が高い箇所に最適で
消費電力やメンテナンスを大幅に減らすことだできます。
既存の蛍光灯と置き換えても違和感のない明かりを実現しました。
消費電力やメンテナンスを大幅に減らすことだできます。
既存の蛍光灯と置き換えても違和感のない明かりを実現しました。
【共通仕様】
●使用温度：-20〜＋50℃
●入力電圧：AC100-242V（50/60Hz）
●定格寿命※1：50000時間（光束維持率70%時）
●配光角：約200°（ポーク照度50%のとき130°）
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。
※1：定格寿命は平均値であり保証値ではありません。
●使用温度：-20〜＋50℃
●入力電圧：AC100-242V（50/60Hz）
●定格寿命※1：50000時間（光束維持率70%時）
●配光角：約200°（ポーク照度50%のとき130°）
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。
※1：定格寿命は平均値であり保証値ではありません。

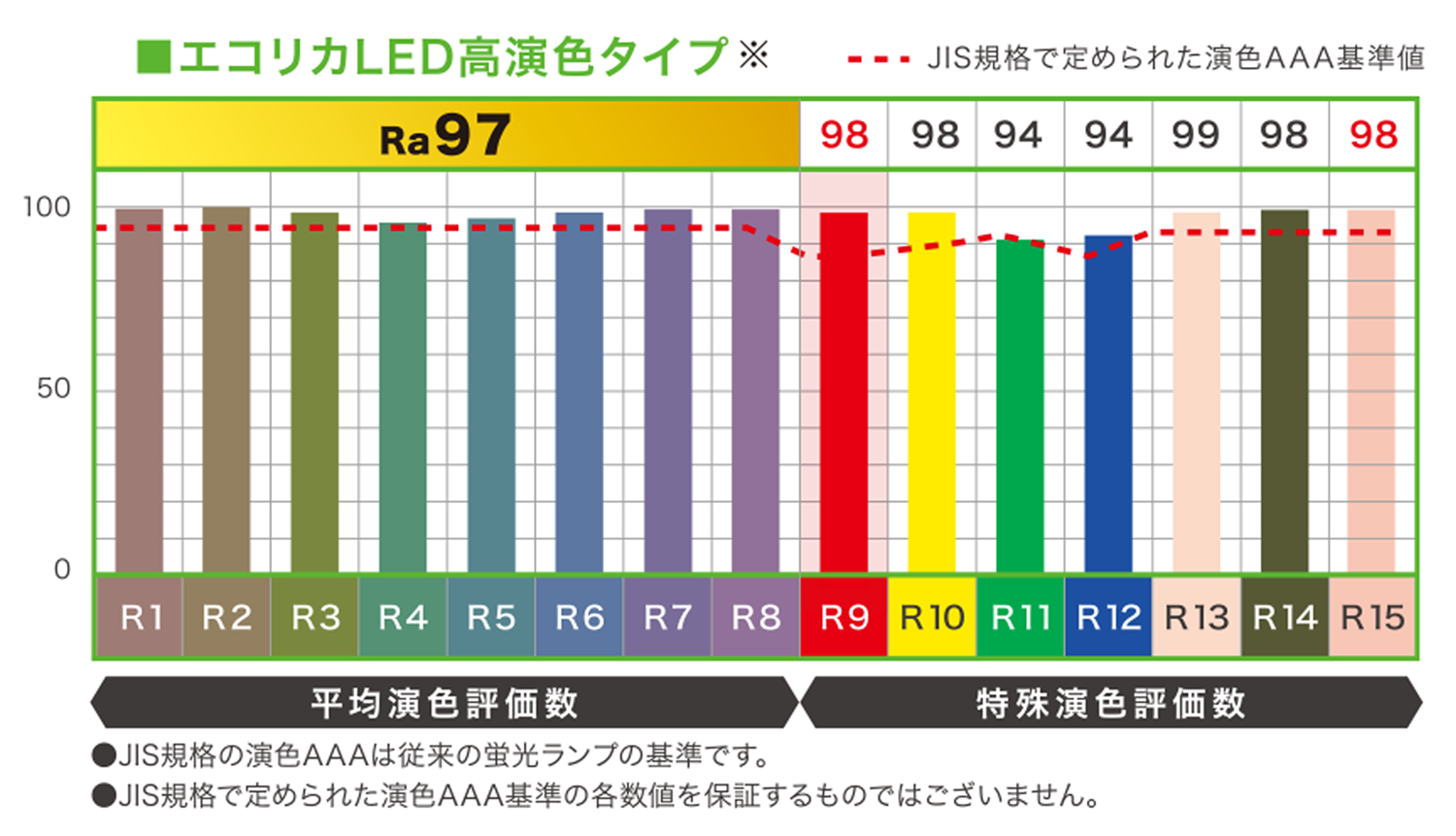

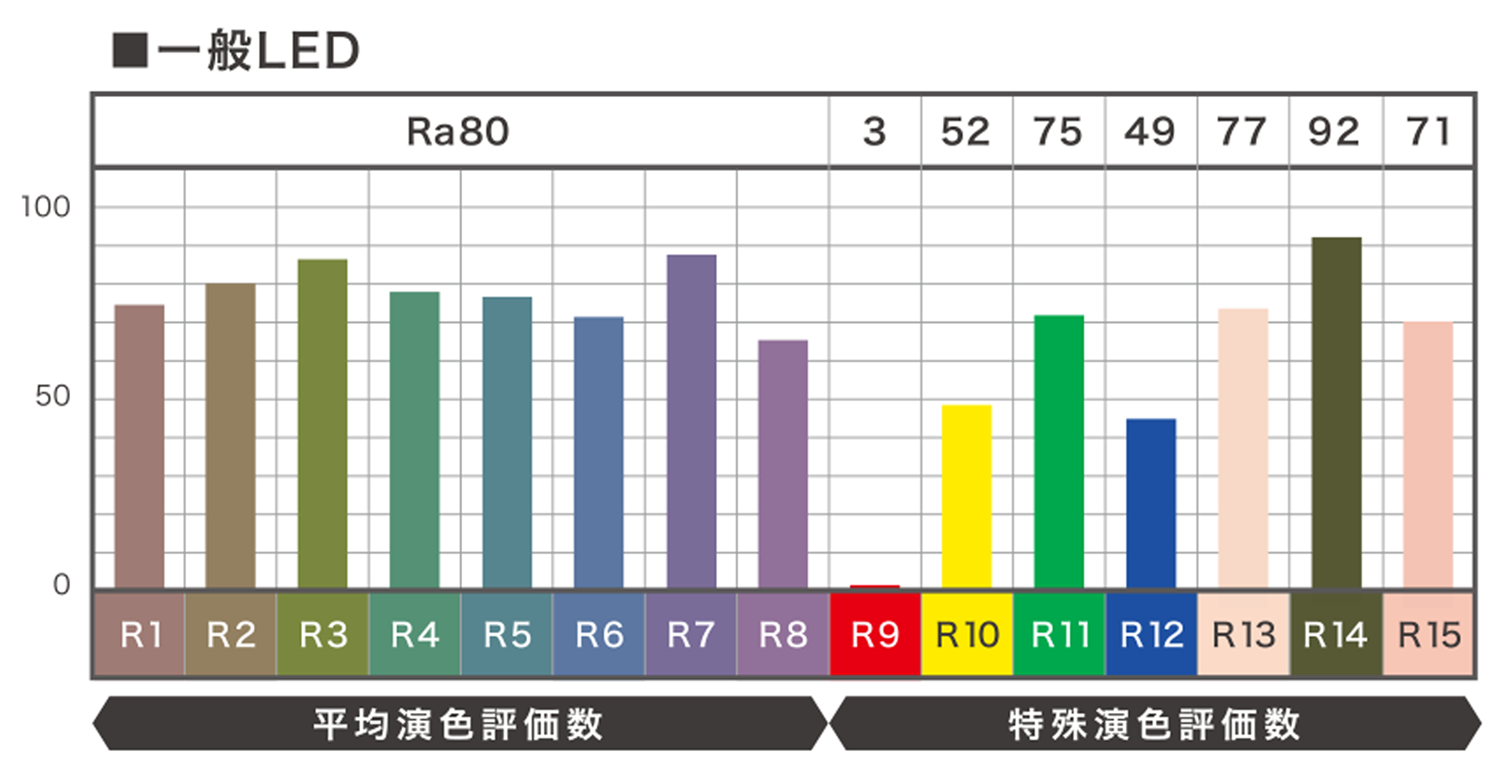

全ての演色評価数で
高い数値を実現
高い数値を実現

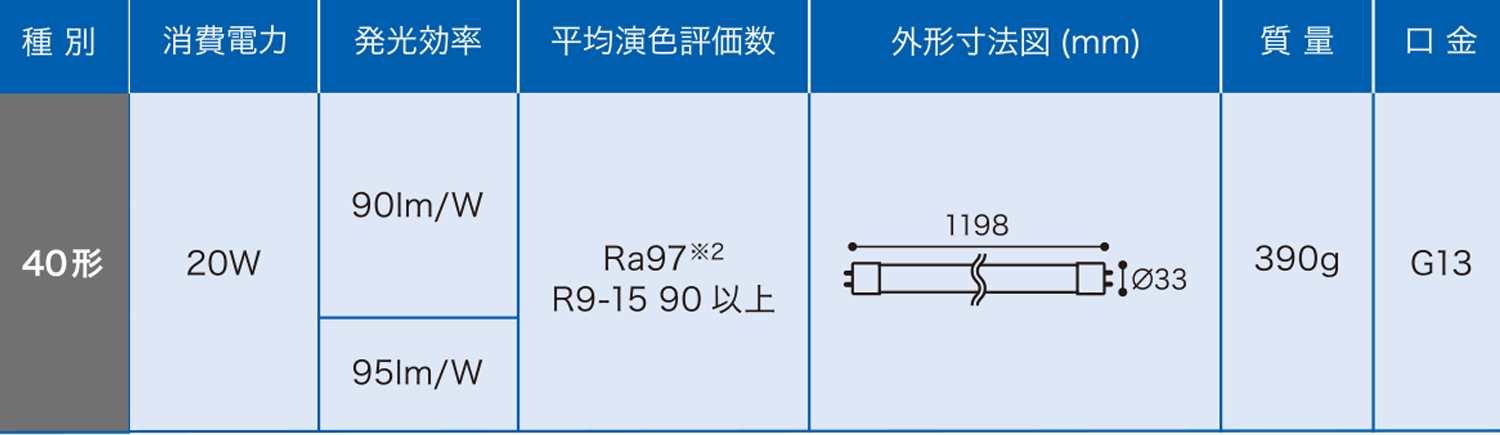

忠実な色味の再現性を必要とする色評価用光源にはRaだけではなく、R9〜R15などの特殊演色評価数も高い性能が要求されます。
エコリカでは青色LEDでは再現が難しい赤（R9）や日本人の肌色（R15）などキーとなる色味においてAAA携行ランプ以上の再現性を実現しております。
エコリカでは青色LEDでは再現が難しい赤（R9）や日本人の肌色（R15）などキーとなる色味においてAAA携行ランプ以上の再現性を実現しております。
※上記エコリカ高演色タイプ及び数値はECL-LD4EGN-L3A

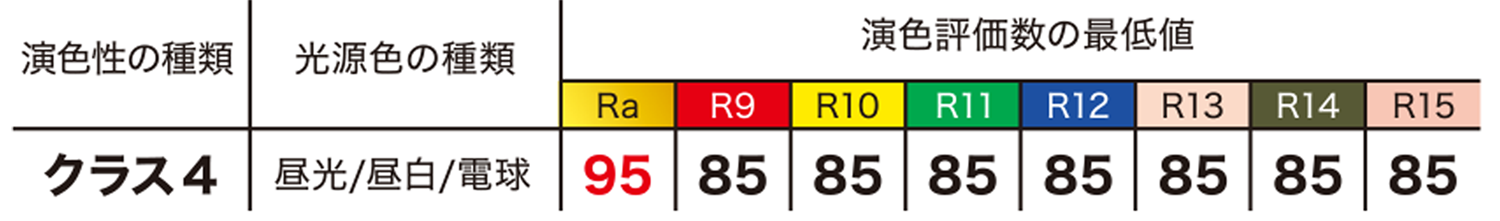

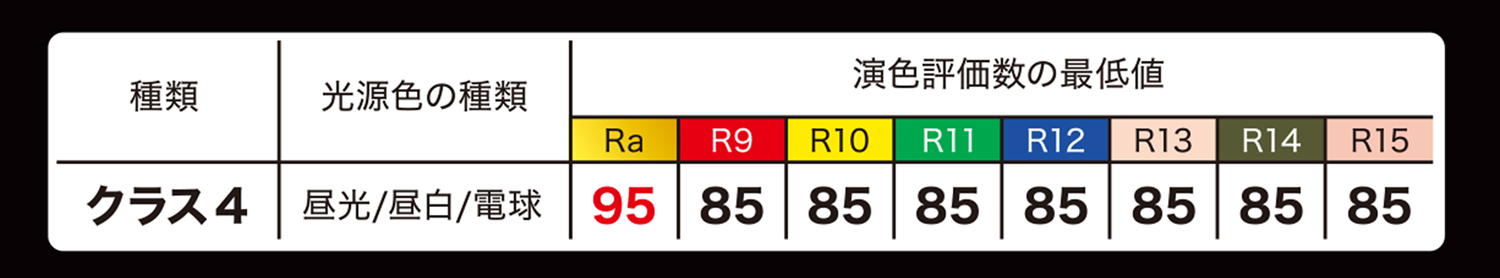

クラス4は色比較用ブースを用いて表面色の色検査を行う場合など、特に色再現の忠実性が求められる場合に推奨される。塗装物、染色物、印刷物などの物体の表面色を視感によって比較する場合には、昼光色（D）又は昼白色（N）を用いることが望ましい。

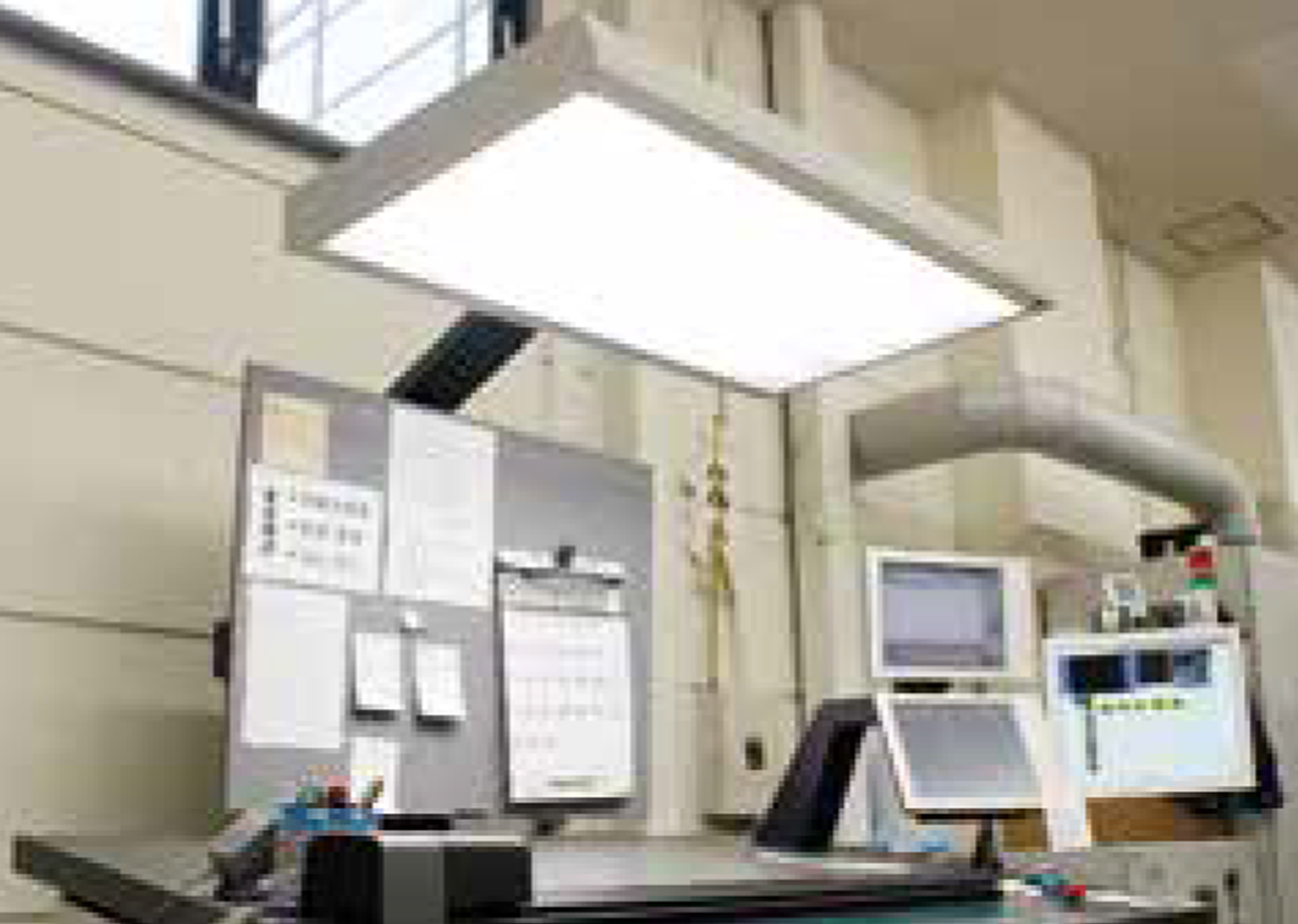

印刷現場で標準的に用いられる、5000K演色のAAA蛍光ランプの代替えとして最適な直管型LEDです。色見台や校正室、デザイン室など印刷物の色評価を行う環境で幅広く活用いただけます。
事例：日本印刷株式会社 様
（色見台）
（色見台）

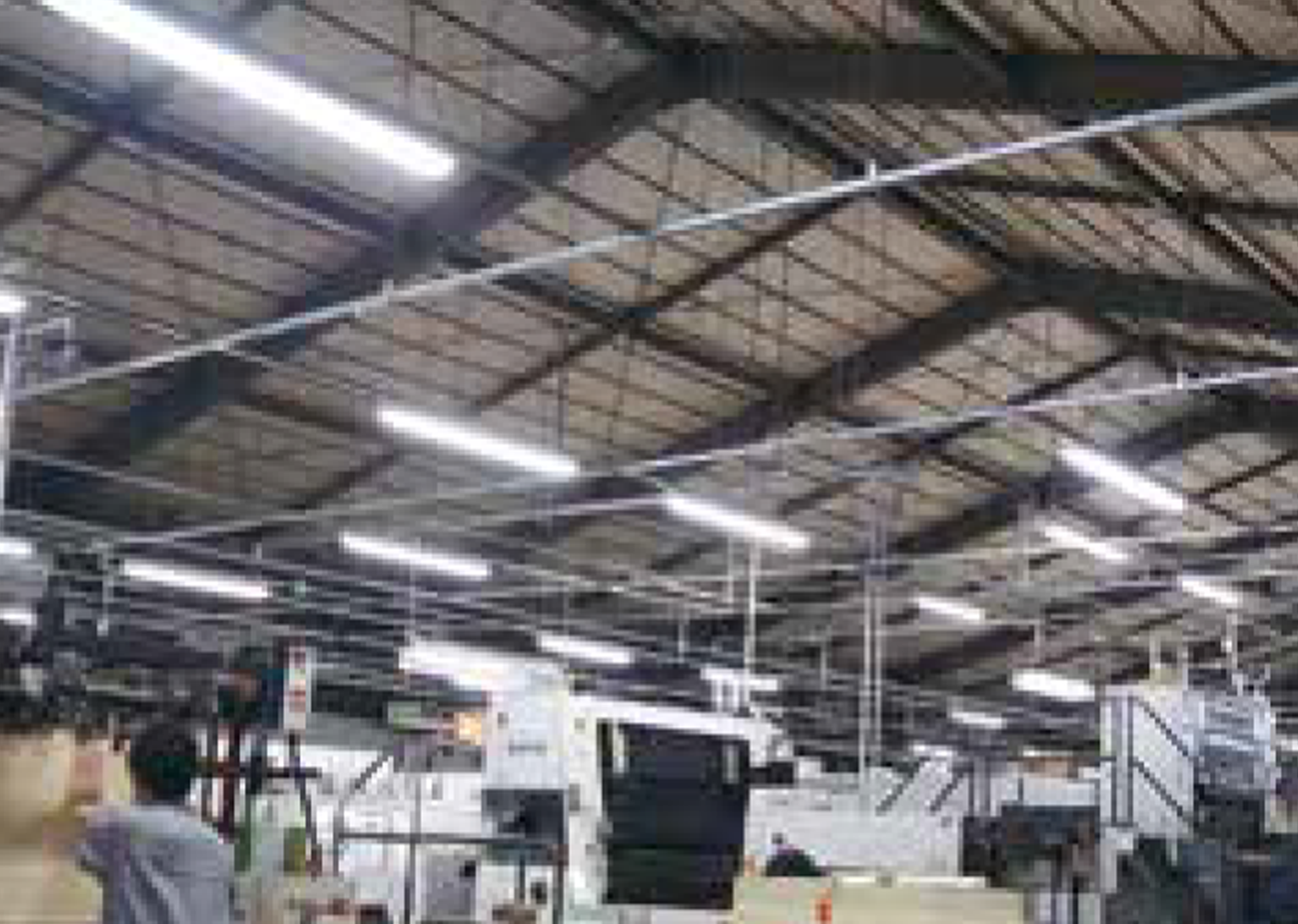

事例：豊国印刷株式会社 様
（工場内）
（工場内）
事例：キングプリンティング株式会社 様
（校正室）
（校正室）
検査室や製造・塗装現場などで標準的に用意られる6500K。演色AAA蛍光ランプの代替えとして最適な直管型LEDです。特に目視で検査や作業を行う現場に最適な照明です。
事例：エーモン工業株式会社 様
事例：松浦株式会社 様

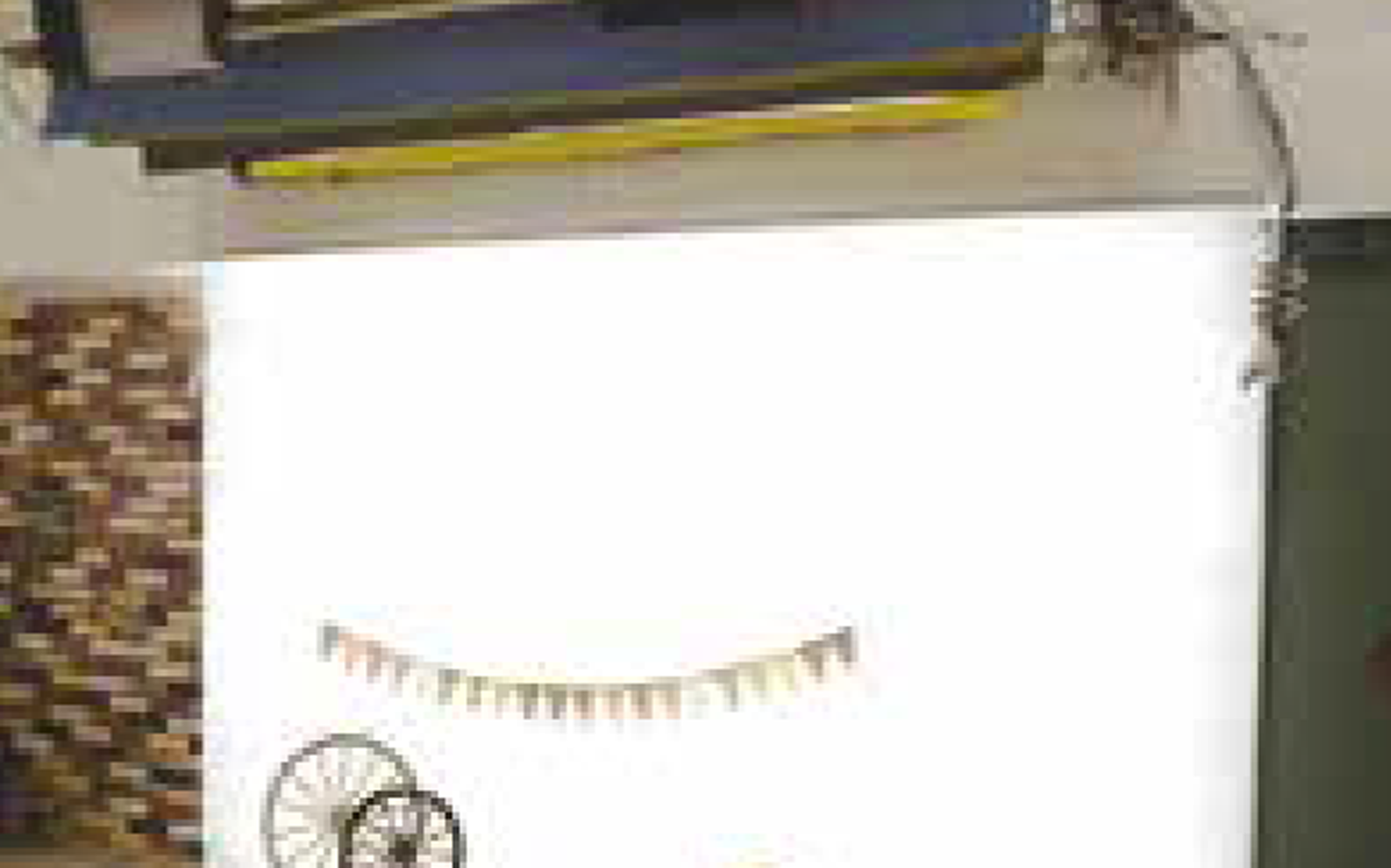

忠実な色味の再現に加え照明によるちらつき（フリッカー現象）を抑える必要がある撮影現場にも最適な直管型LEDです。高性能電源を内蔵することにより高速シャッター連写でも露出のバラつきを抑えられます。
事例：日本カラーフォトスタジオ
株式会社 様
（バックスクリーン）
株式会社 様
（バックスクリーン）
【共通仕様】
●使用温度：-10〜＋45℃
●入力電圧：AC90-220V（50/60Hz）
●定格寿命※1：20000時間（光束維持率70%時）
●配光角（LEDユニット）：約240°
●定価：オープン価格
●保証期間：1年
●上記特性値は標準値です。
●在庫及び発注ロットに関しては販売店へお問い合わせください。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。 ※2：実力平均値であり保証値ではありません。
●使用温度：-10〜＋45℃
●入力電圧：AC90-220V（50/60Hz）
●定格寿命※1：20000時間（光束維持率70%時）
●配光角（LEDユニット）：約240°
●定価：オープン価格
●保証期間：1年
●上記特性値は標準値です。
●在庫及び発注ロットに関しては販売店へお問い合わせください。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。 ※2：実力平均値であり保証値ではありません。

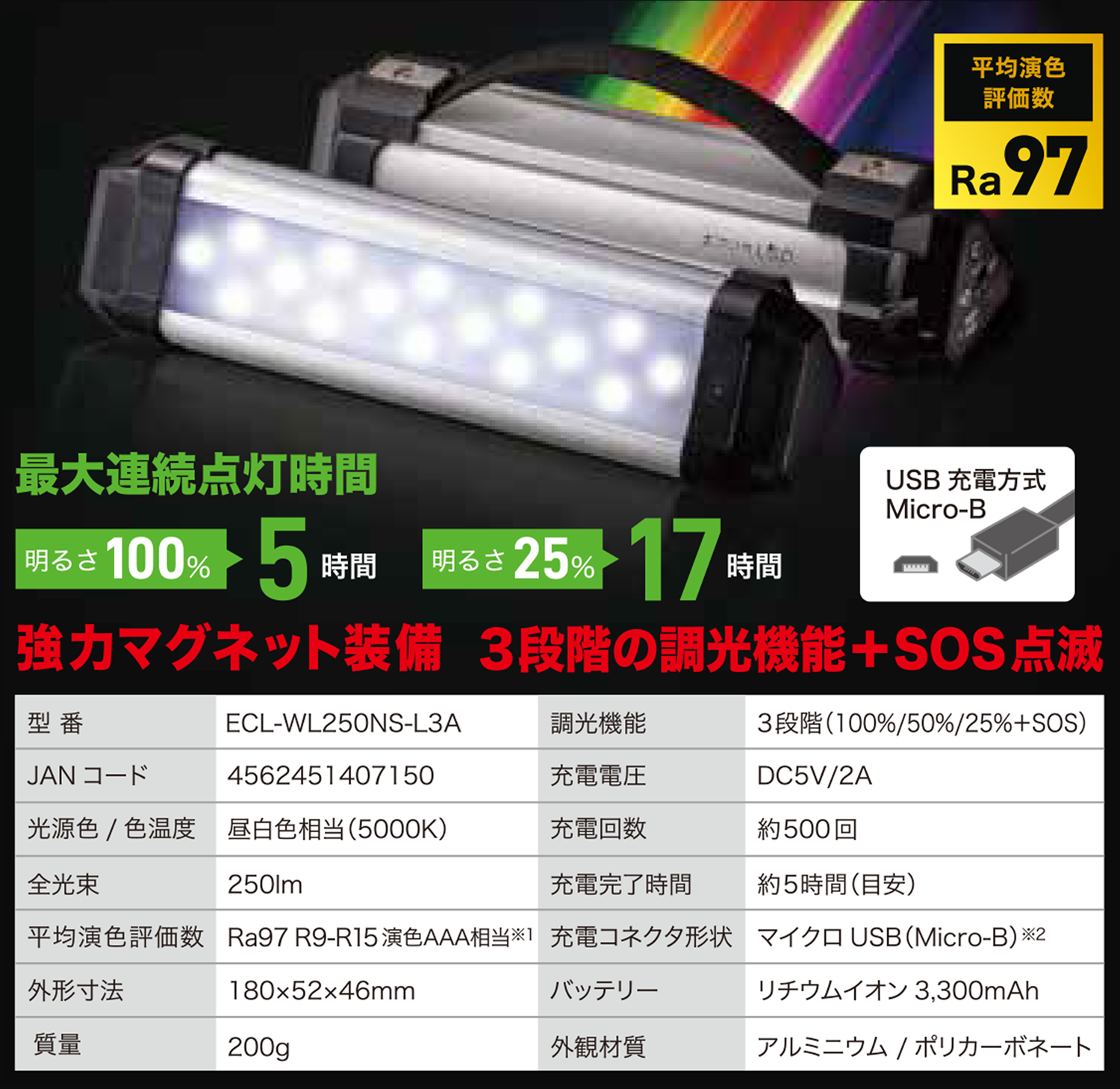

●使用温度：0℃〜+40℃
●配光角：約120°
●保証期間：1年間
●上記特性値は標準値です。
※1：JIS規格で定められた演色AAA基準の各数値を保証しているもではございません。また、実力平均値であり保証値ではありません。
※2：充電ケーブルは付属されていません。
●配光角：約120°
●保証期間：1年間
●上記特性値は標準値です。
※1：JIS規格で定められた演色AAA基準の各数値を保証しているもではございません。また、実力平均値であり保証値ではありません。
※2：充電ケーブルは付属されていません。

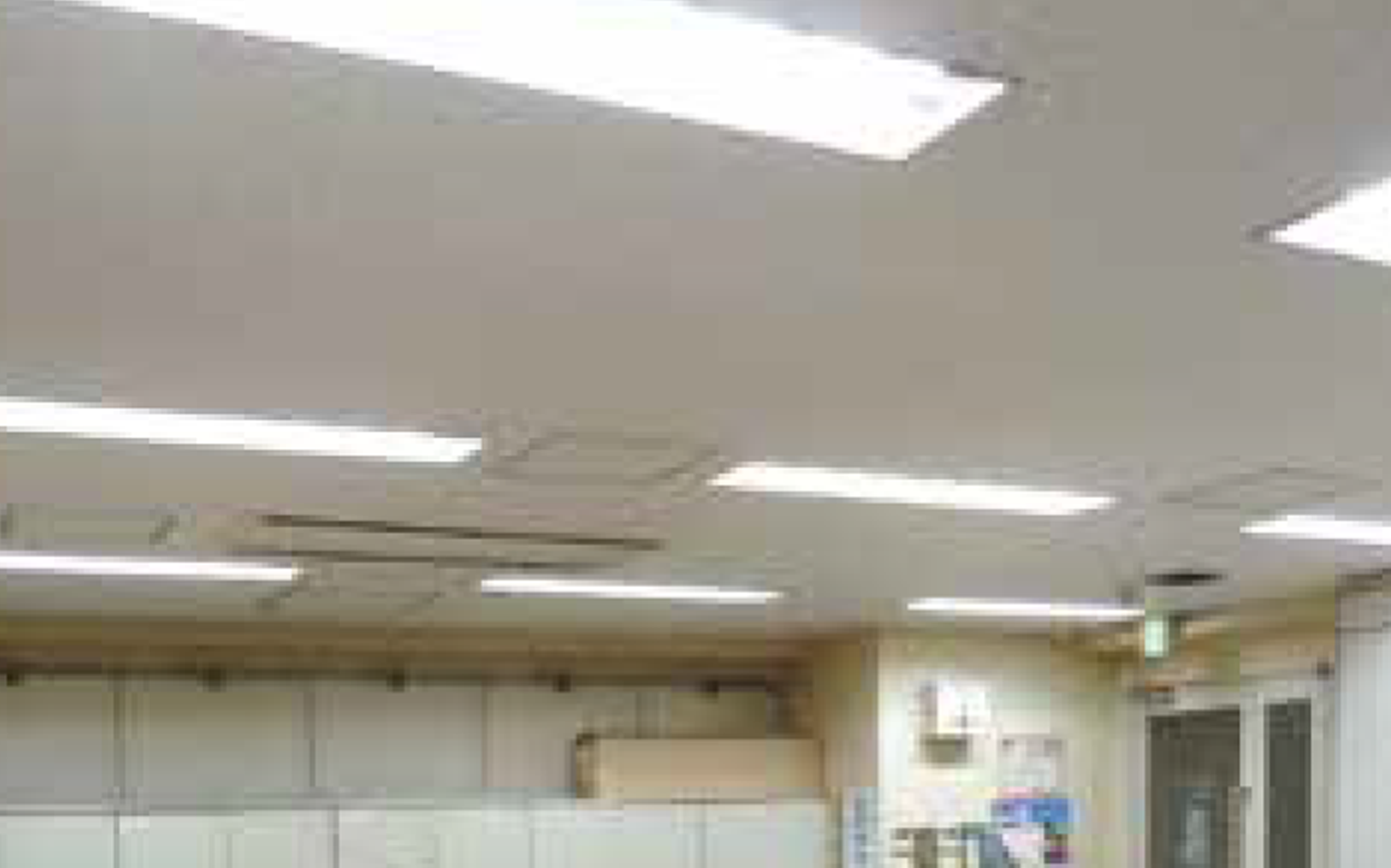

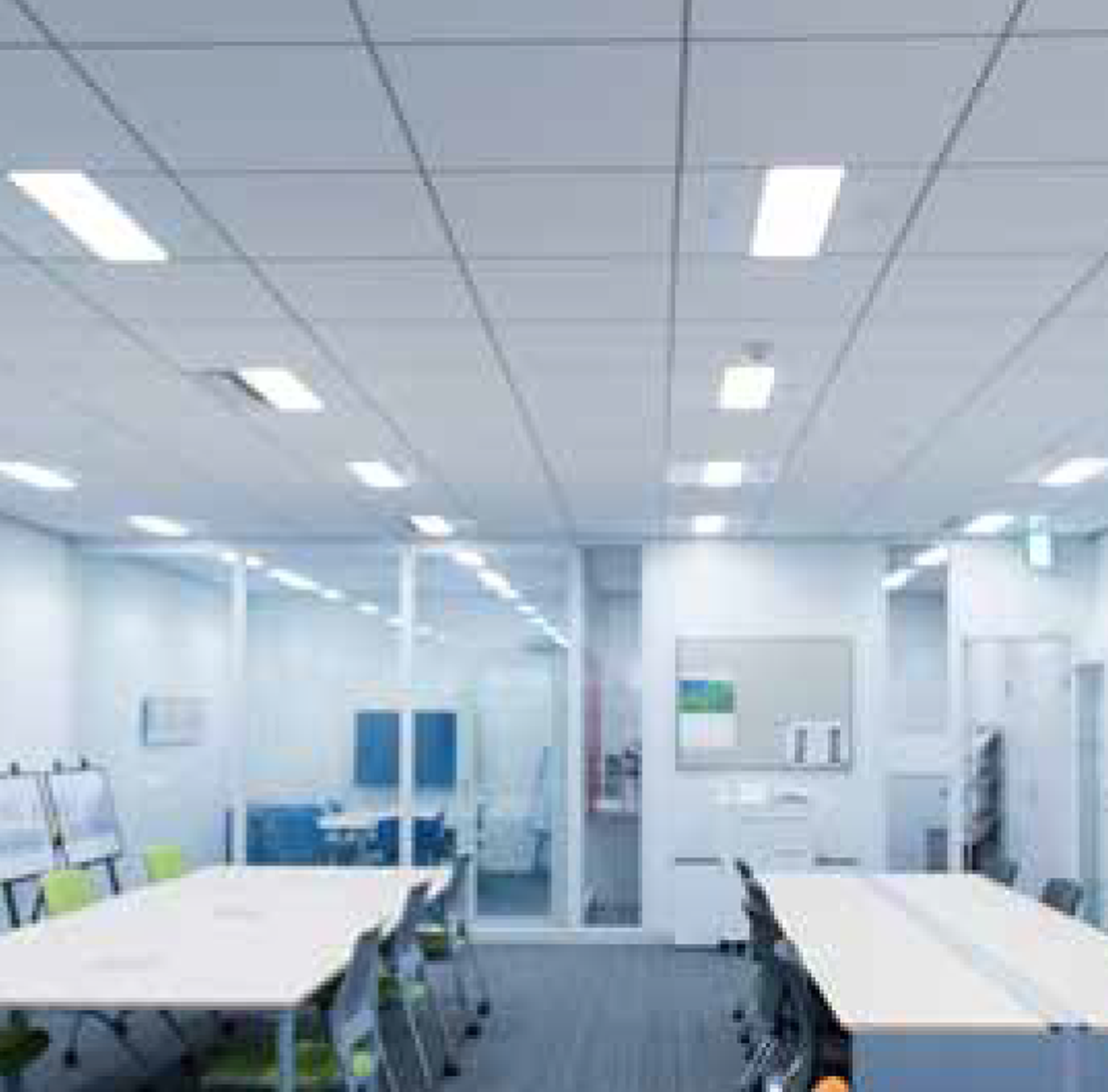

工事が出来ないオフィスや
テナントビルに最適
既存器具を無駄にせず
大幅に節電
テナントビルに最適
既存器具を無駄にせず
大幅に節電
安定器を外さず、工事なしで取替えるだけでご使用いただけるのは劣化していない磁気式（銅鉄型）安定器のみです。劣化した安定器やインバータ（電子式安定器）は、安定器を外す直結工事をしてください。（直結工事は電気工事士に依頼してください）
電源内蔵タイプなので配線を付替えるだけの簡単な工事でご使用いただけます。また、安定器にかかる余分な電力をカットできるのでさらに節電。
工事なしで取替えができる

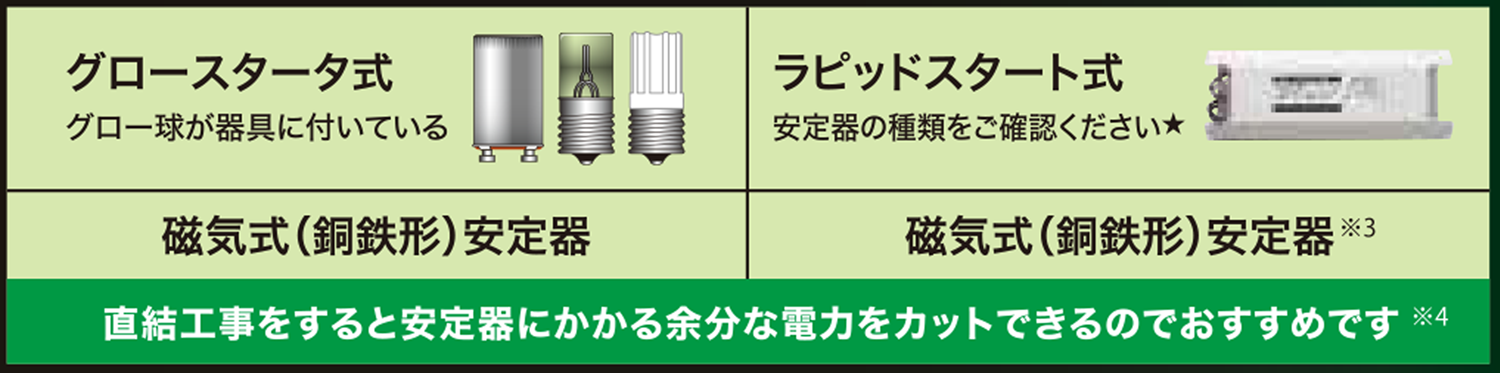

器具と安定器の種類 ※1 ※2
器具と安定器の種類 ※1 ※2
★安定器の種類は、ご使用の照明器具の安定器の型番を控えメーカーに問い合わせしご確認ください。
※1 工事なしの取替えは安定器が劣化していない場合に限ります。
※2 保証期間内であっても、安定器の故障については保証対象外となります。
※3 一部の機種ではご使用いただけません。
※4 直結工事には電気工事士の資格が必要ですので専門工事業者に依頼してください。
※2 保証期間内であっても、安定器の故障については保証対象外となります。
※3 一部の機種ではご使用いただけません。
※4 直結工事には電気工事士の資格が必要ですので専門工事業者に依頼してください。

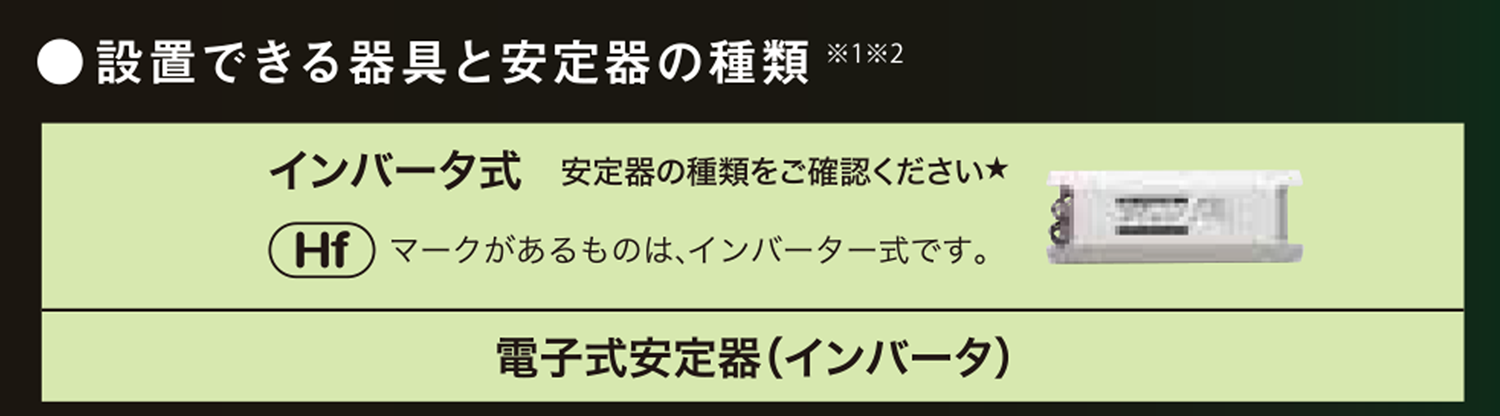

設置できる器具と
安定器の種類 ※1 ※2
安定器の種類 ※1 ※2
★安定器の種類は、ご使用の照明器具の
安定器の型番を控えメーカーに
問い合わせしご確認ください。
安定器の型番を控えメーカーに
問い合わせしご確認ください。
※1 工事なしの取替えは安定器が劣化していない場合に限ります。
※2 保証期間内であっても、安定器の故障については保証対象外となります。
※2 保証期間内であっても、安定器の故障については保証対象外となります。

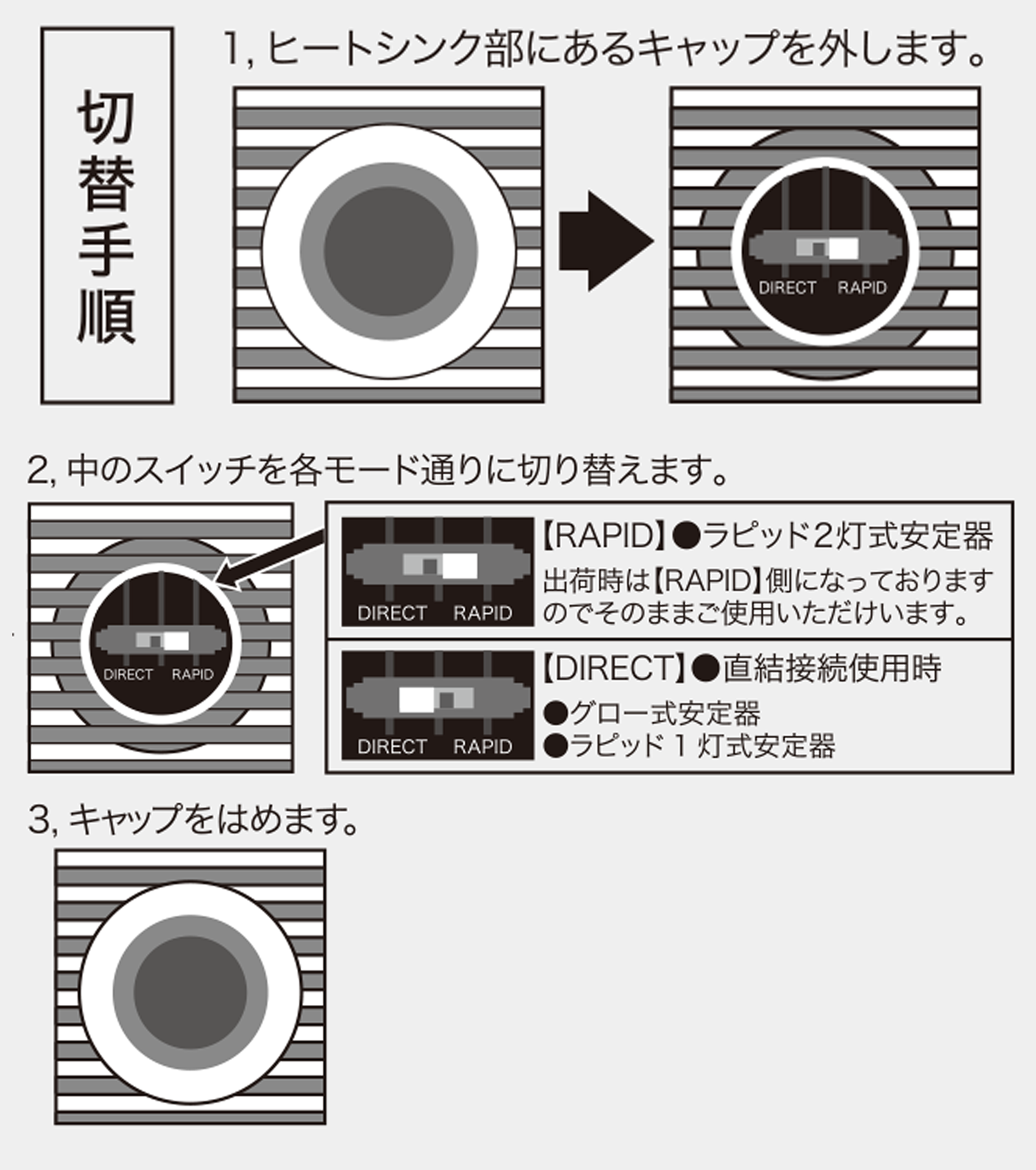

取付ける方式に応じて
正しく切替スイッチを
設定してください。
正しく切替スイッチを
設定してください。

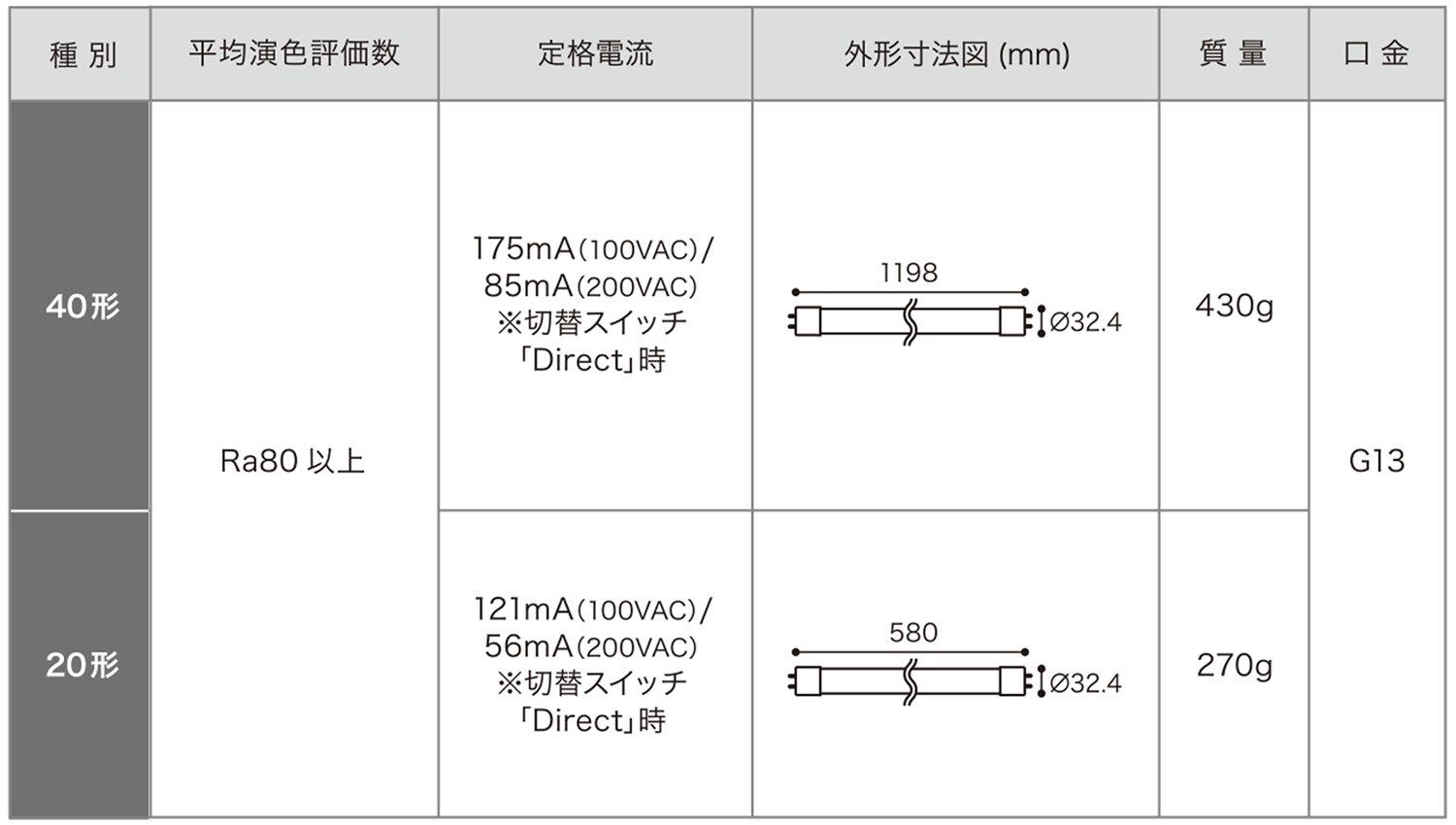

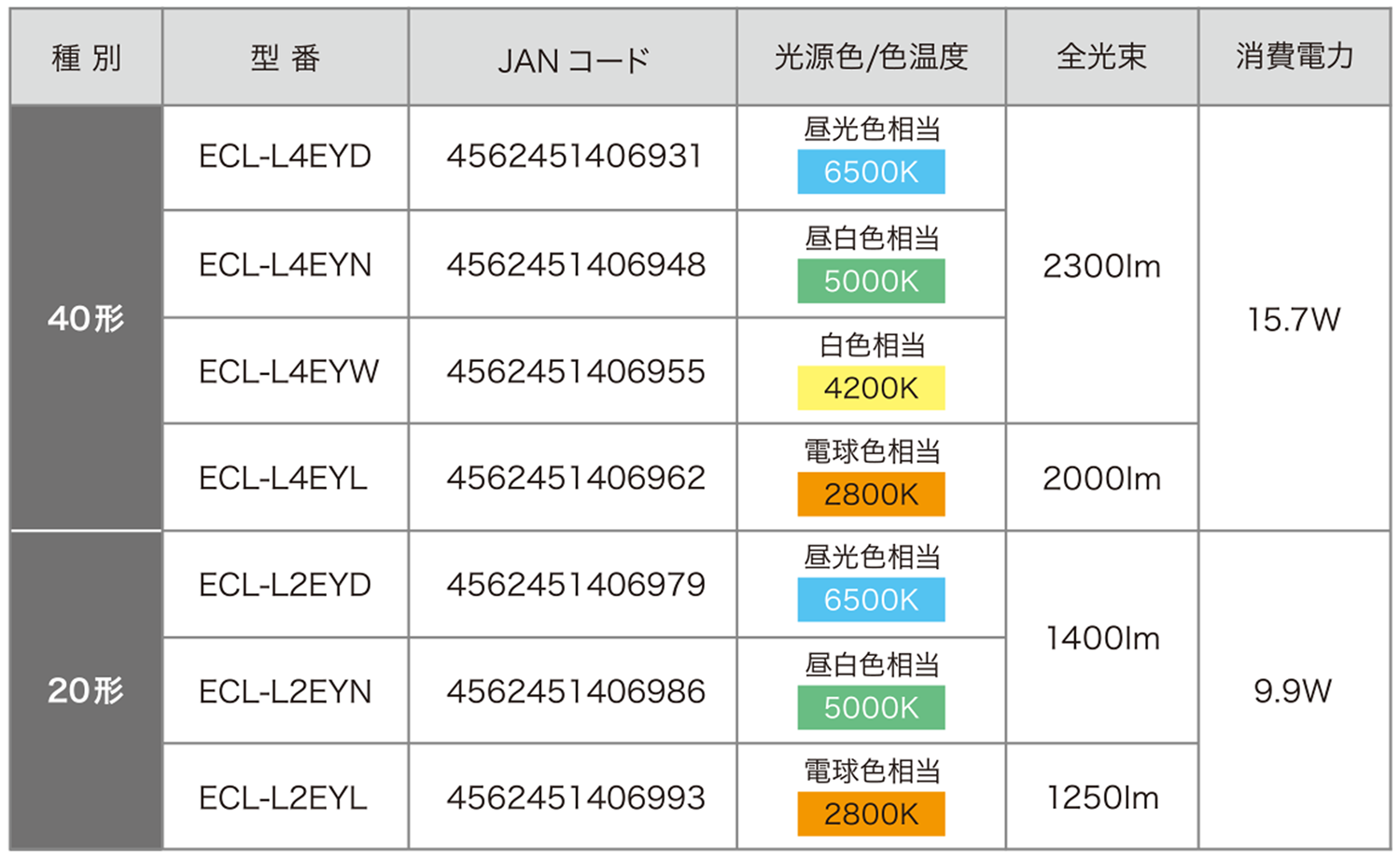

【ラインアップ】
（3wayタイプ）
（3wayタイプ）
【共通仕様】●使用温度：-20〜＋40℃
●入力電圧：AC100-242V（50/60Hz）
●定格寿命※1：50000時間（光束維持率70%時）
●配光角：約200°（ポーク照度50%のとき130°）
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。
●入力電圧：AC100-242V（50/60Hz）
●定格寿命※1：50000時間（光束維持率70%時）
●配光角：約200°（ポーク照度50%のとき130°）
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。

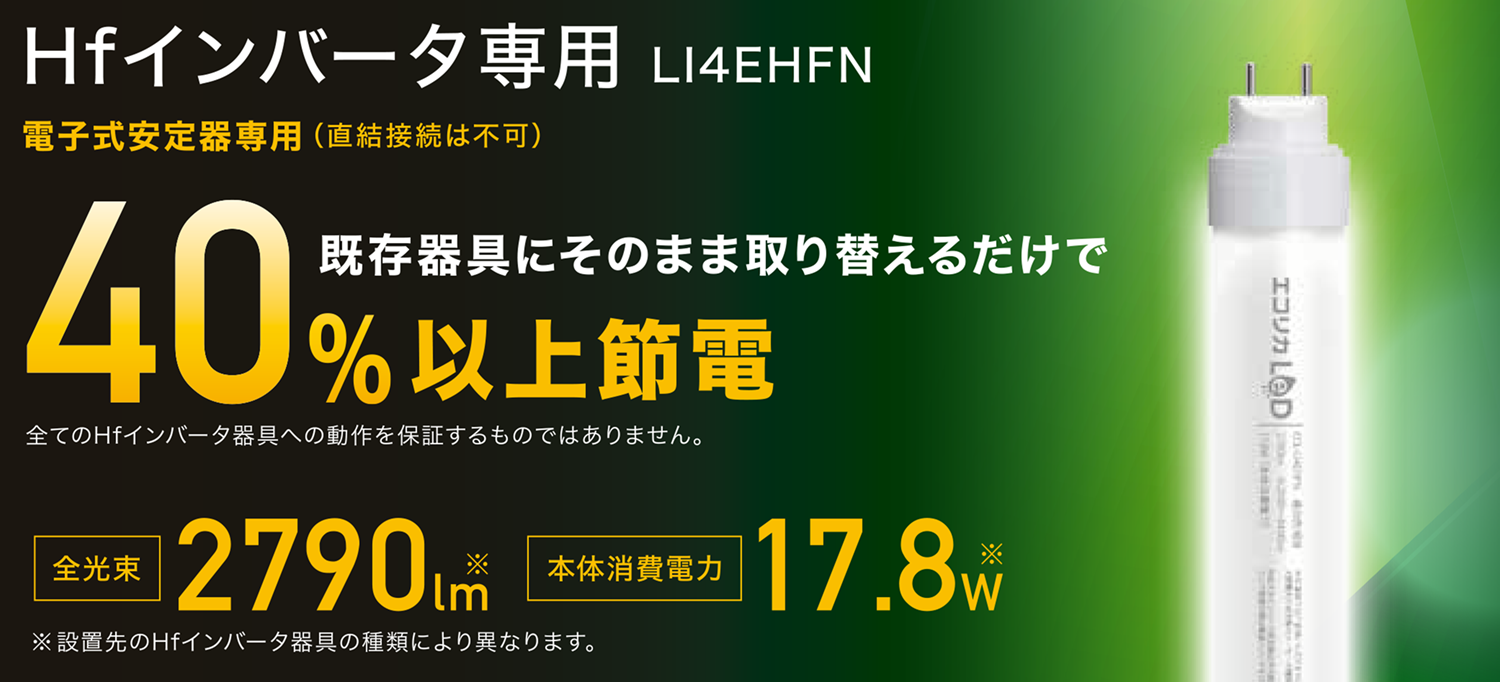

【ラインアップ】
（3wayタイプ）
（3wayタイプ）
●使用温度：-20〜＋40℃
●入力電圧：Hfインバータ経由のみ対応
●定格寿命※2：50000時間
●配光角：約200°（ポーク照度50%のとき130°）
●定価：オープン価格
●保証期間：3年
●AC直結接続ではご使用いただけません。
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●グロー式・ラピッド式安定器の器具は使用できません。
●設置前にHfインバータの型番を必ずご確認ください。
●一部のHfインバータではスイッチをオフにした際に、一瞬ちらついた後に消灯するものがありますが、Hfインバータの特性上によるものですので、ご了承下さい。
●高出力タイプのHfインバータの場合、一般Hfインバータとは違い、消費電力が上昇するものがありますが、1本あたりの消費電力が30W以下であれば製品自体に影響はありません。
例：FZ32198946（Panasonic 高出力）、FIK10CMF032N（NEC 高出力）など。
●店頭・WEB販売向けではございません。
※1：設置作のHfインバータ器具の種類により異なります。
※2：定格寿命は平均値であり保証値ではありません。
●入力電圧：Hfインバータ経由のみ対応
●定格寿命※2：50000時間
●配光角：約200°（ポーク照度50%のとき130°）
●定価：オープン価格
●保証期間：3年
●AC直結接続ではご使用いただけません。
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●グロー式・ラピッド式安定器の器具は使用できません。
●設置前にHfインバータの型番を必ずご確認ください。
●一部のHfインバータではスイッチをオフにした際に、一瞬ちらついた後に消灯するものがありますが、Hfインバータの特性上によるものですので、ご了承下さい。
●高出力タイプのHfインバータの場合、一般Hfインバータとは違い、消費電力が上昇するものがありますが、1本あたりの消費電力が30W以下であれば製品自体に影響はありません。
例：FZ32198946（Panasonic 高出力）、FIK10CMF032N（NEC 高出力）など。
●店頭・WEB販売向けではございません。
※1：設置作のHfインバータ器具の種類により異なります。
※2：定格寿命は平均値であり保証値ではありません。

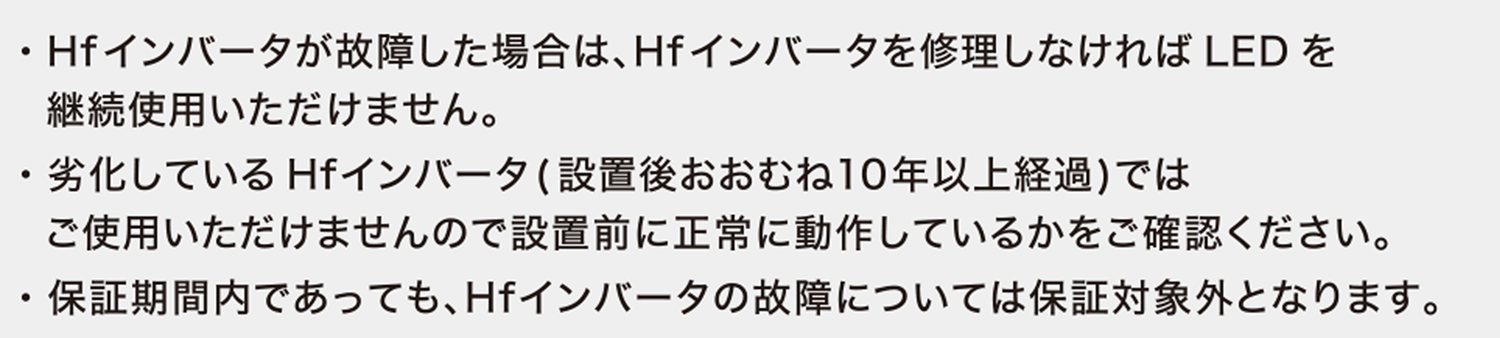

ご注意事項
動作検証済Hfインバータ
●上記に記載の動作保証済Hfインバータ以外の器具には取り付けないでください。

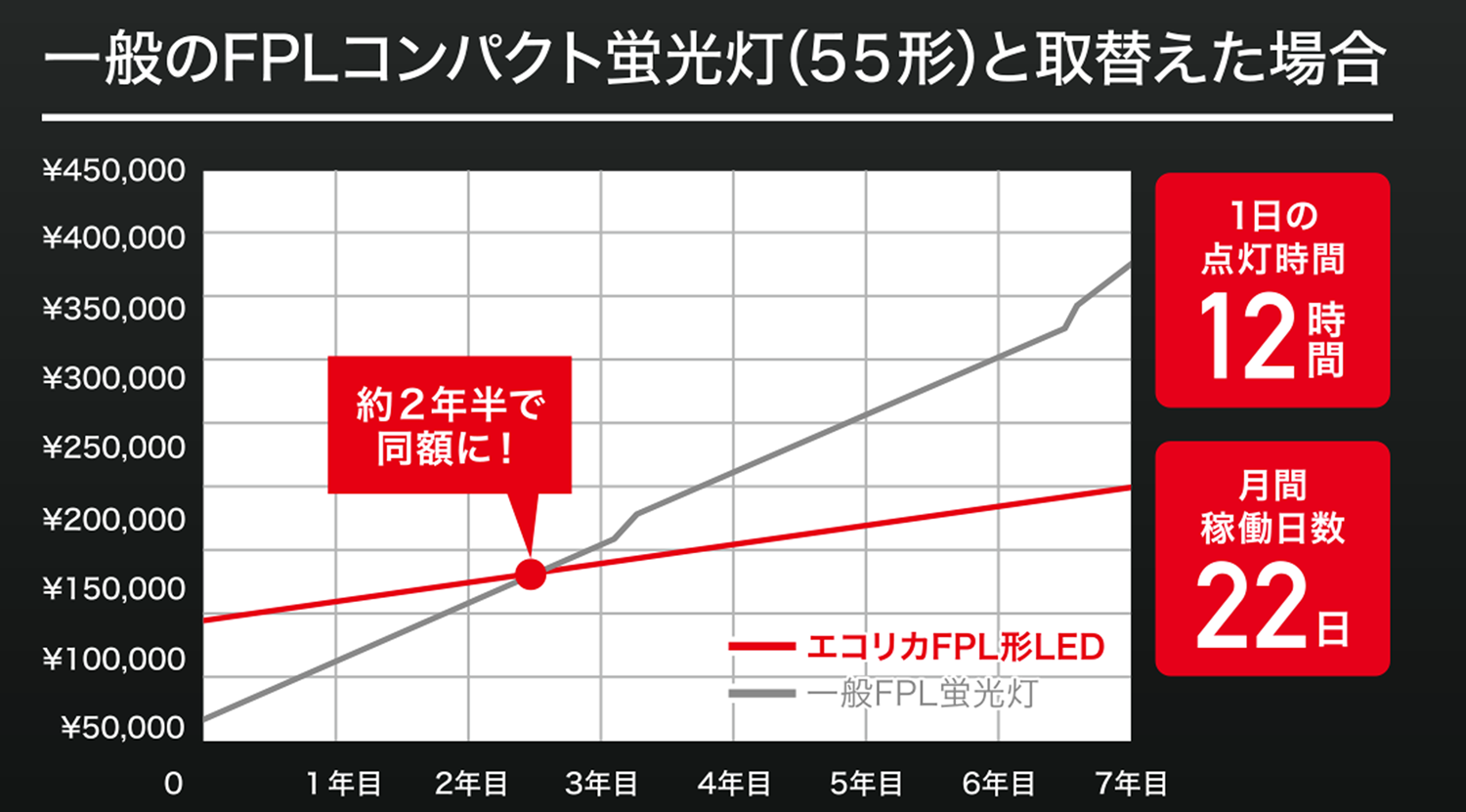

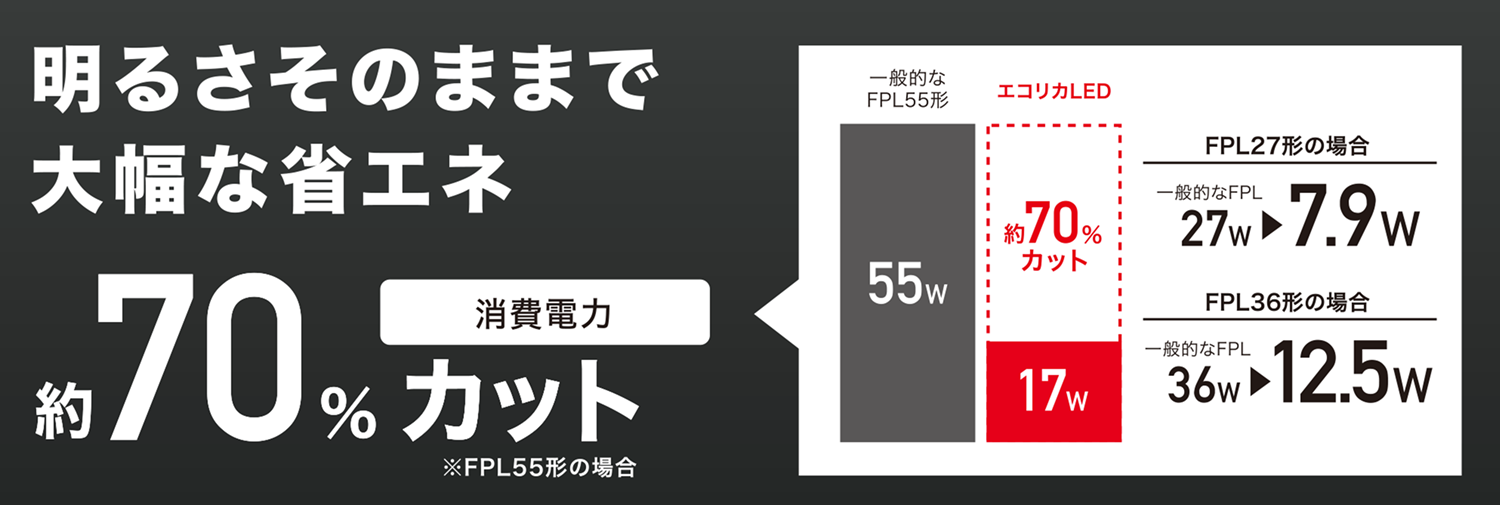

【試算条件】

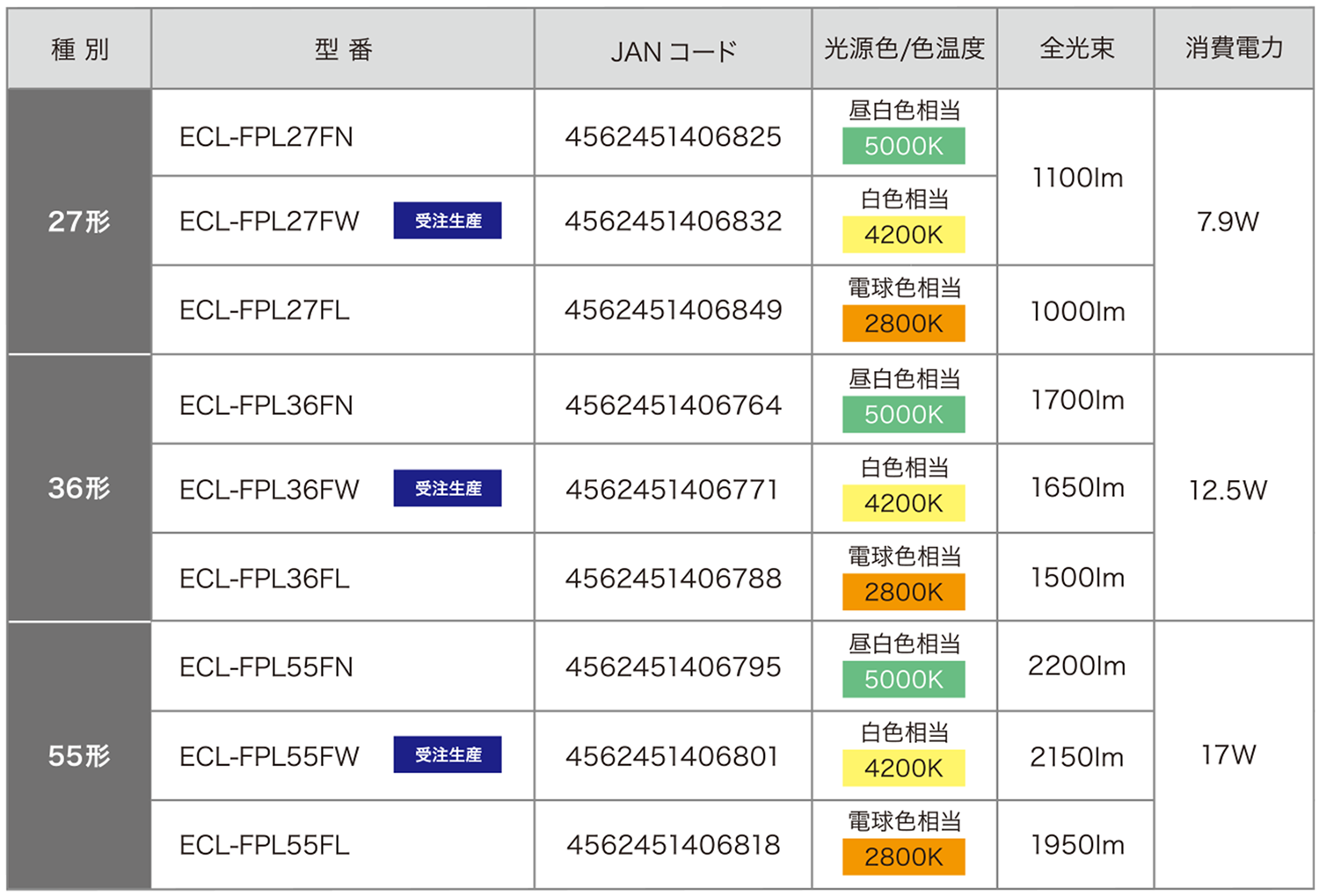

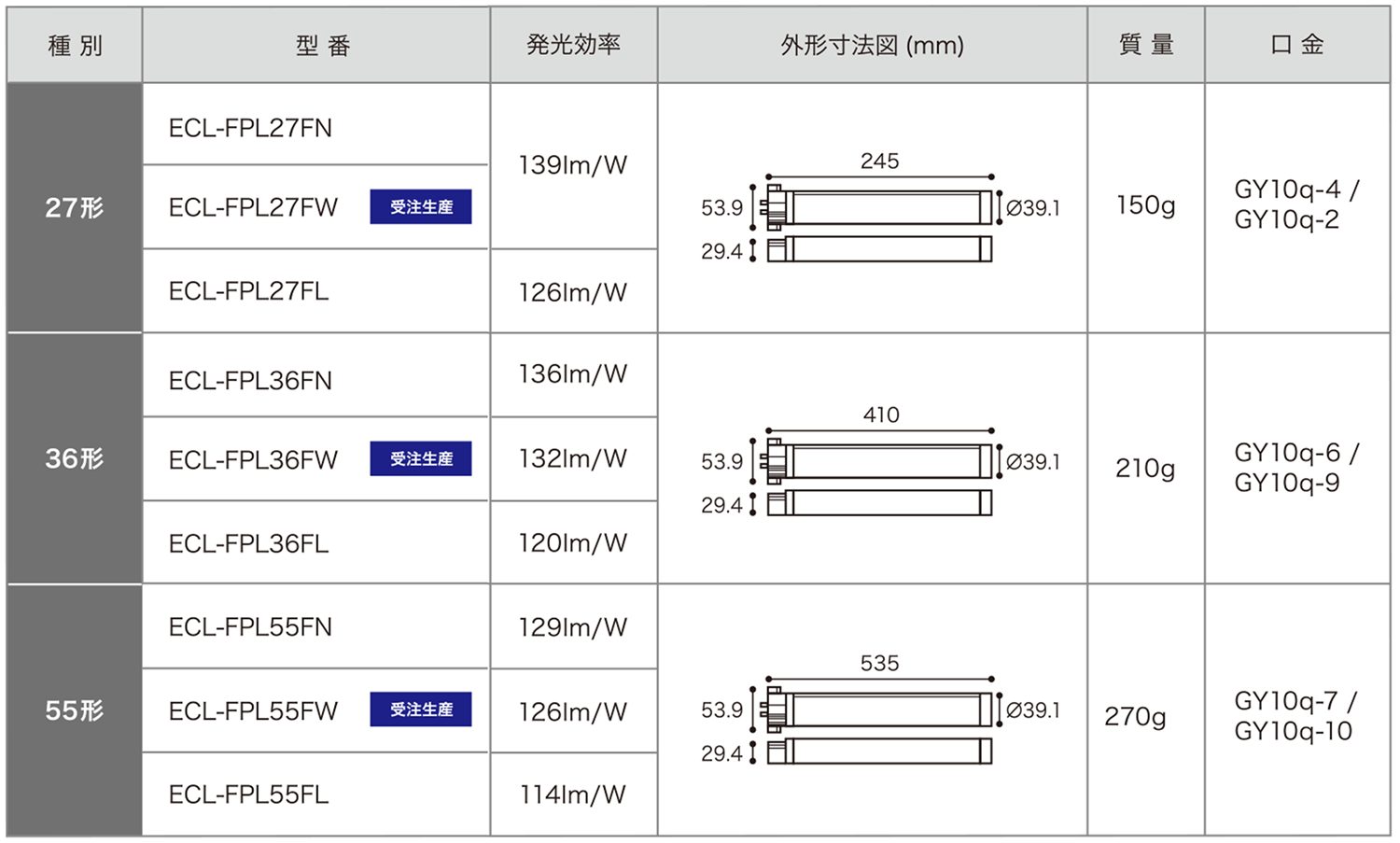

※FPLコンパクト蛍光灯はエコリカECL-FPL55N（17W）の場合です。※1日平均12時間点灯264日稼働の条件での試算。※電気代は電力料金目安単価27円/kWhで試算。（「電力料金目安単価」は地域により異なります。また実際の使用状況・条件などによっても異なります。）
※LED照明の初期導入費用と施工費を入れた試算。※従来蛍光灯・安定器の交換費用含む。
※FPLコンパクト蛍光灯はエコリカECL-FPL55N（17W）の場合です。※1日平均12時間点灯264日稼働の条件での試算。※電気代は電力料金目安単価27円/kWhで試算。（「電力料金目安単価」は地域により異なります。また実際の使用状況・条件などによっても異なります。）
※LED照明の初期導入費用と施工費を入れた試算。※従来蛍光灯・安定器の交換費用含む。

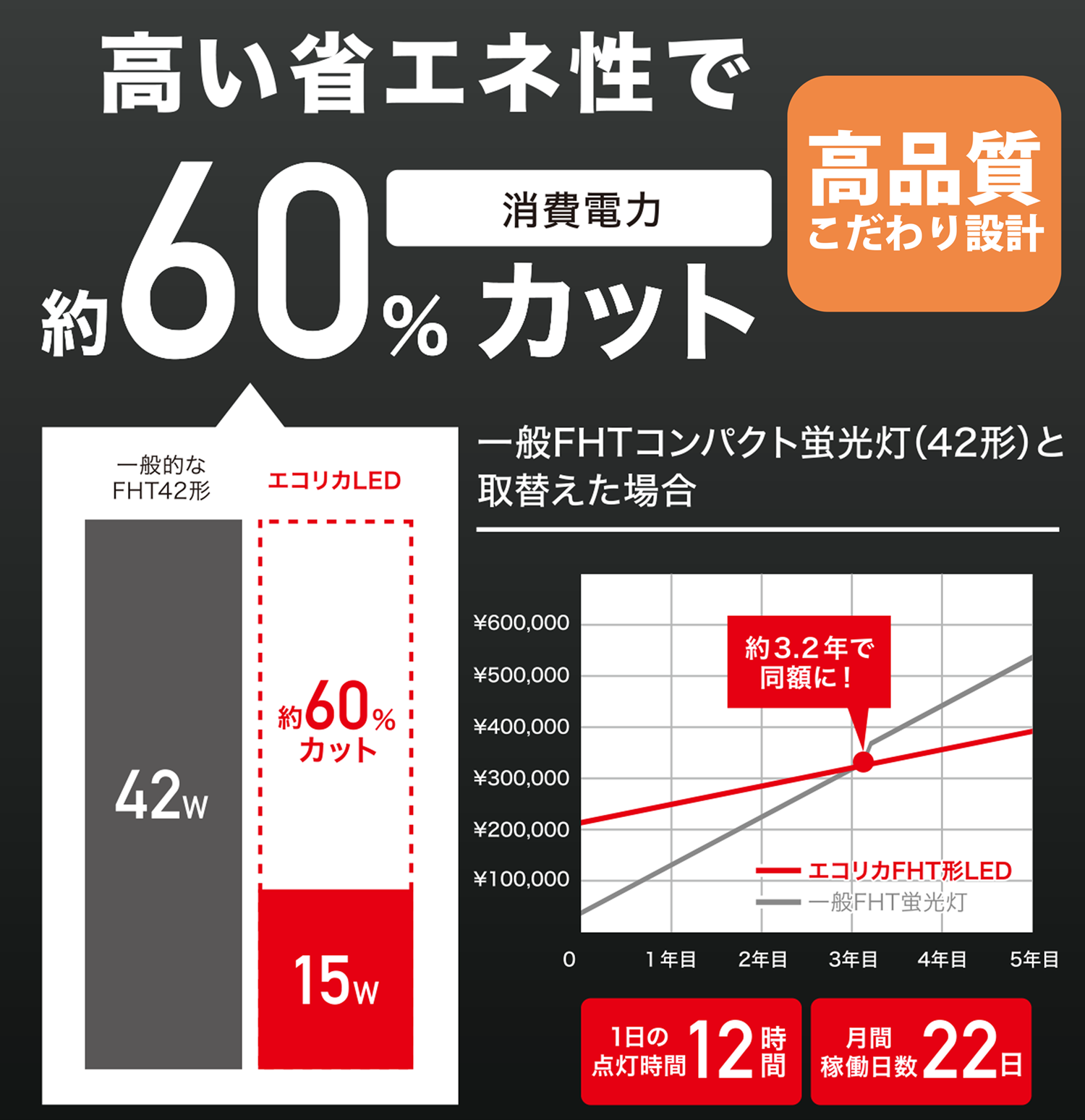

【試算条件】

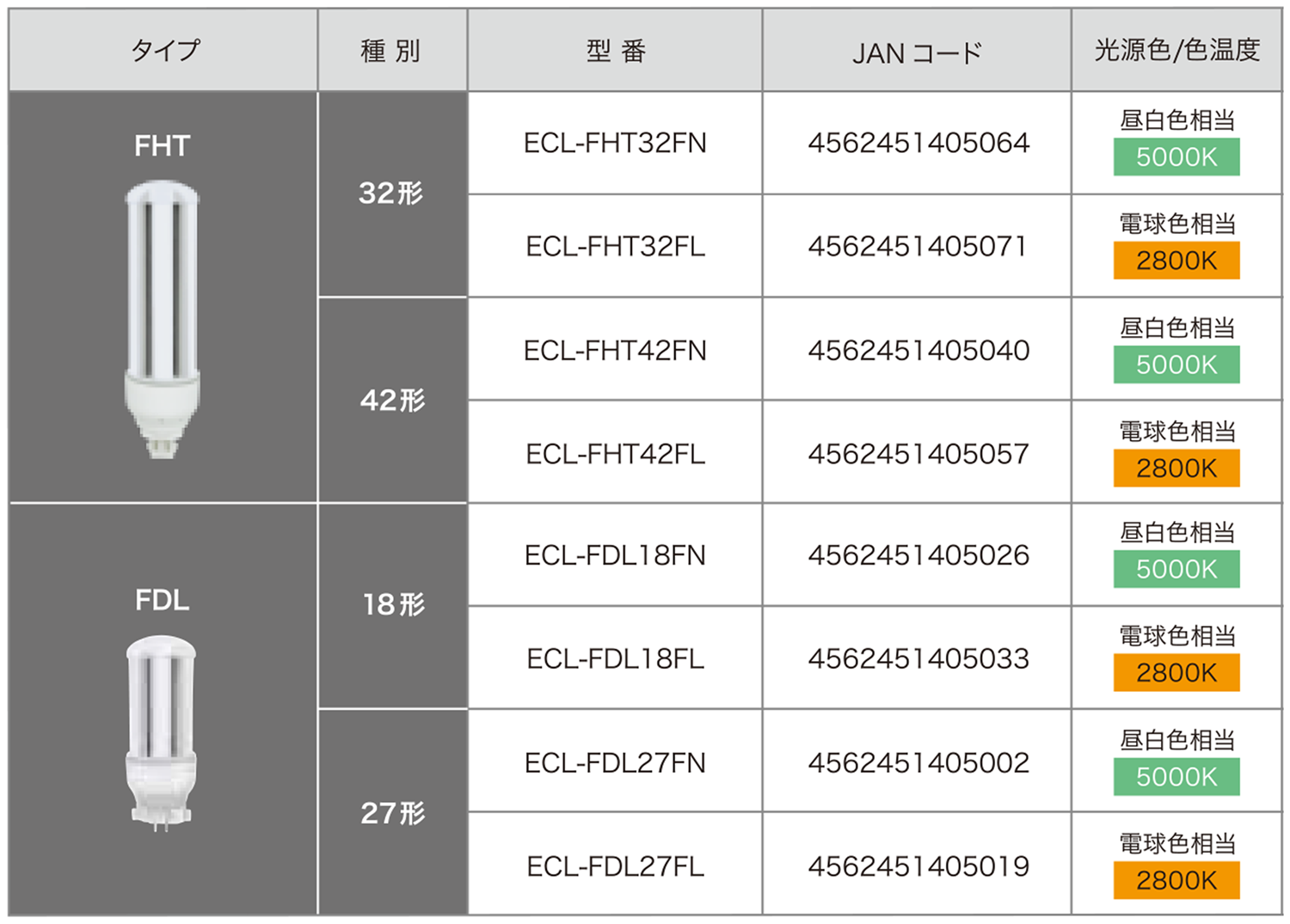

※FHTコンパクト蛍光灯はエコリアECL-FHT42FN（15W）の場合です。※1日平均12時間点灯、264日稼働の条件での試算。※電気代は、電力料金目安単価27円/kWhで試算。（「電力料金目安単価」は地域により異なります。また、実際の使用状況・条件などによっても異なります。）
※LED照明の初期導入と施工費を入れた試算。※従来蛍光灯・安定器の交換費用含む。
※FHTコンパクト蛍光灯はエコリアECL-FHT42FN（15W）の場合です。※1日平均12時間点灯、264日稼働の条件での試算。※電気代は、電力料金目安単価27円/kWhで試算。（「電力料金目安単価」は地域により異なります。また、実際の使用状況・条件などによっても異なります。）
※LED照明の初期導入と施工費を入れた試算。※従来蛍光灯・安定器の交換費用含む。
ノイズ仕様
EMI試験の基準に準拠し「VCCI CLASS B」「CISPR 15」の規格をクリアしています。ノイズによる、電子機器の誤作動や影響がある医療現場などでも安心してご使用いただけます。

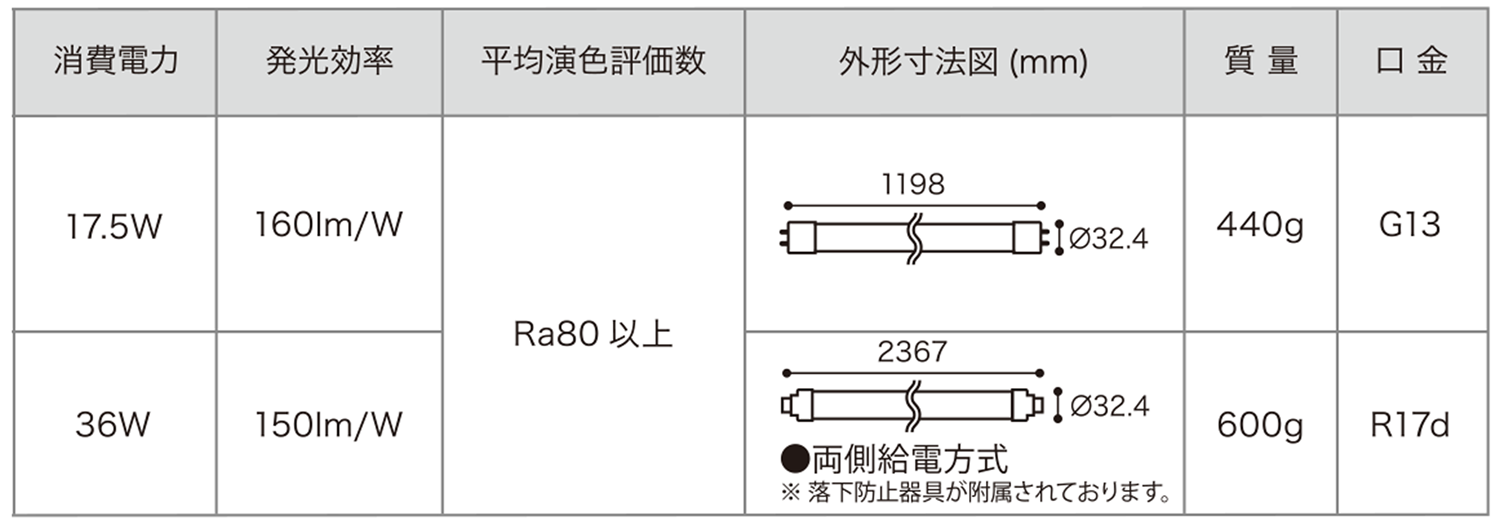

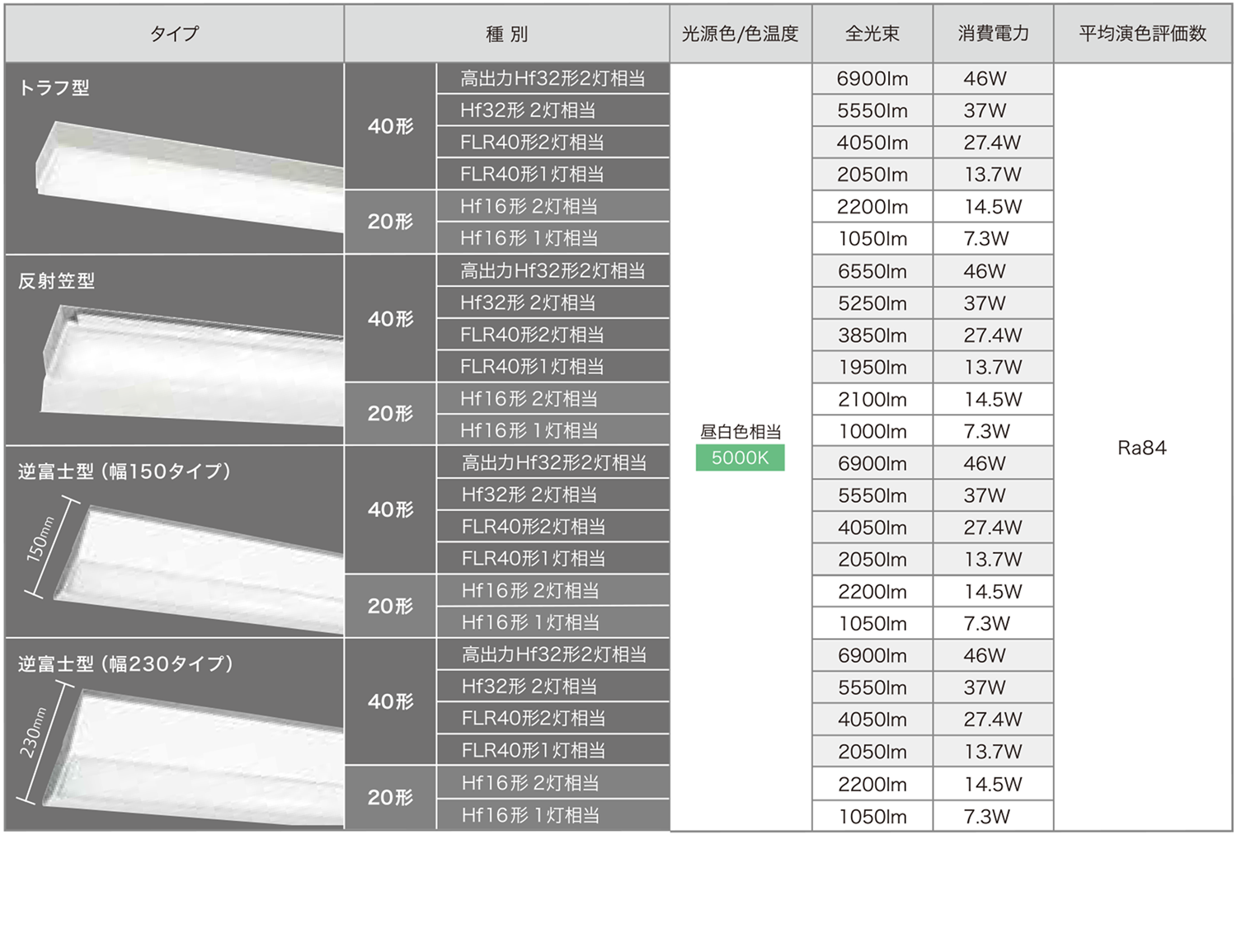

【ラインアップ】
【共通仕様】
●使用温度：-25〜＋50℃
●入力電圧：AC100-242V（50/60Hz）
●平均演色評価数：Ra80以上
●定格寿命※2：50000時間（光束維持率70%時）
●配光角：約180°（ポーク照度50%のとき110°）
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※2：定格寿命は平均値であり保証値ではありません。
●使用温度：-25〜＋50℃
●入力電圧：AC100-242V（50/60Hz）
●平均演色評価数：Ra80以上
●定格寿命※2：50000時間（光束維持率70%時）
●配光角：約180°（ポーク照度50%のとき110°）
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※2：定格寿命は平均値であり保証値ではありません。

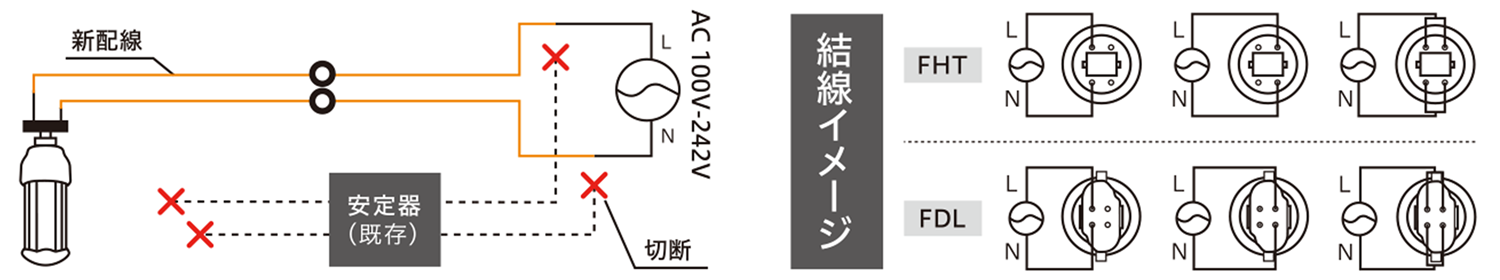

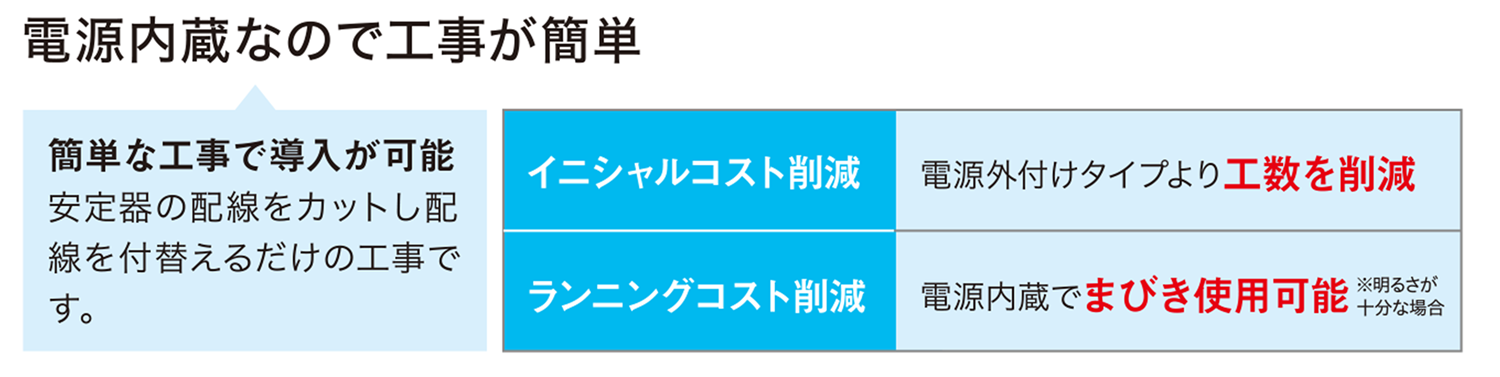

安定器の破棄＆メンテナンスが不要
電源内蔵タイプなので配線を切った安定器は置いたまま配線を付替えることでご使用いただけます。
簡単な工事で導入が可能
安定期への配線をカットし配線を付替えるだけの直結工事です。
【ラインアップ】
【共通仕様】
●使用温度：-25〜＋50℃
●入力電圧：AC100-242V（50/60Hz）

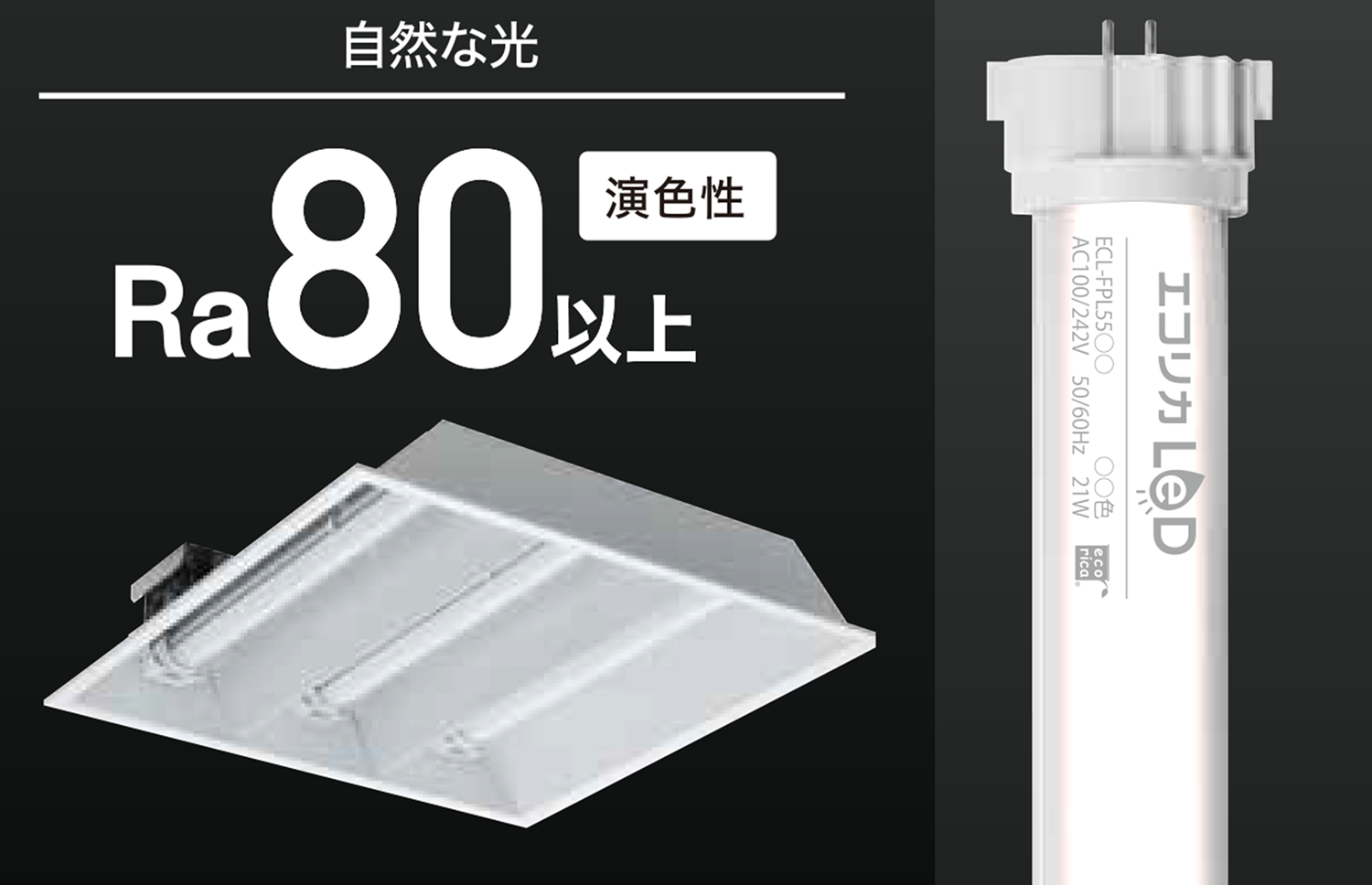

●平均演色評価数：Ra80以上
●定格寿命※1：40000時間（光束維持率70%時）
●配光角：ピーク照度50%のとき360°
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。
●使用温度：-25〜＋50℃
●入力電圧：AC100-242V（50/60Hz）
●平均演色評価数：Ra80以上
●定格寿命※1：40000時間（光束維持率70%時）
●配光角：ピーク照度50%のとき360°
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。
【共通仕様】
●使用温度：-20〜＋60℃
●定格寿命※1 ＋60℃環境で約30000時間/ ＋50℃環境で約50000時間
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。
●使用温度：-20〜＋60℃
●定格寿命※1 ＋60℃環境で約30000時間/ ＋50℃環境で約50000時間
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：定格寿命は平均値であり保証値ではありません。
クラス4は色比較用ブースを用いて表面色の色検査を行う場合など、特に色再現の忠実性が求められる場合に推奨される。塗装物、染色物、印刷物などの物体の表面色を視感によって比較する場合には、昼光食（D)または昼白色（N）を用いることが望ましい。
【共通仕様】
●使用温度：-25〜＋60℃
定格寿命※2：30000時間
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：実力平均値であり保証値ではありません。 ※2：定格寿命は平均値であり保証値ではありません。
●使用温度：-25〜＋60℃
定格寿命※2：30000時間
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●すべての器具に対応するものではありません。
●在庫及び発注ロットに関しては販売店へお問い合わせください。※1：実力平均値であり保証値ではありません。 ※2：定格寿命は平均値であり保証値ではありません。

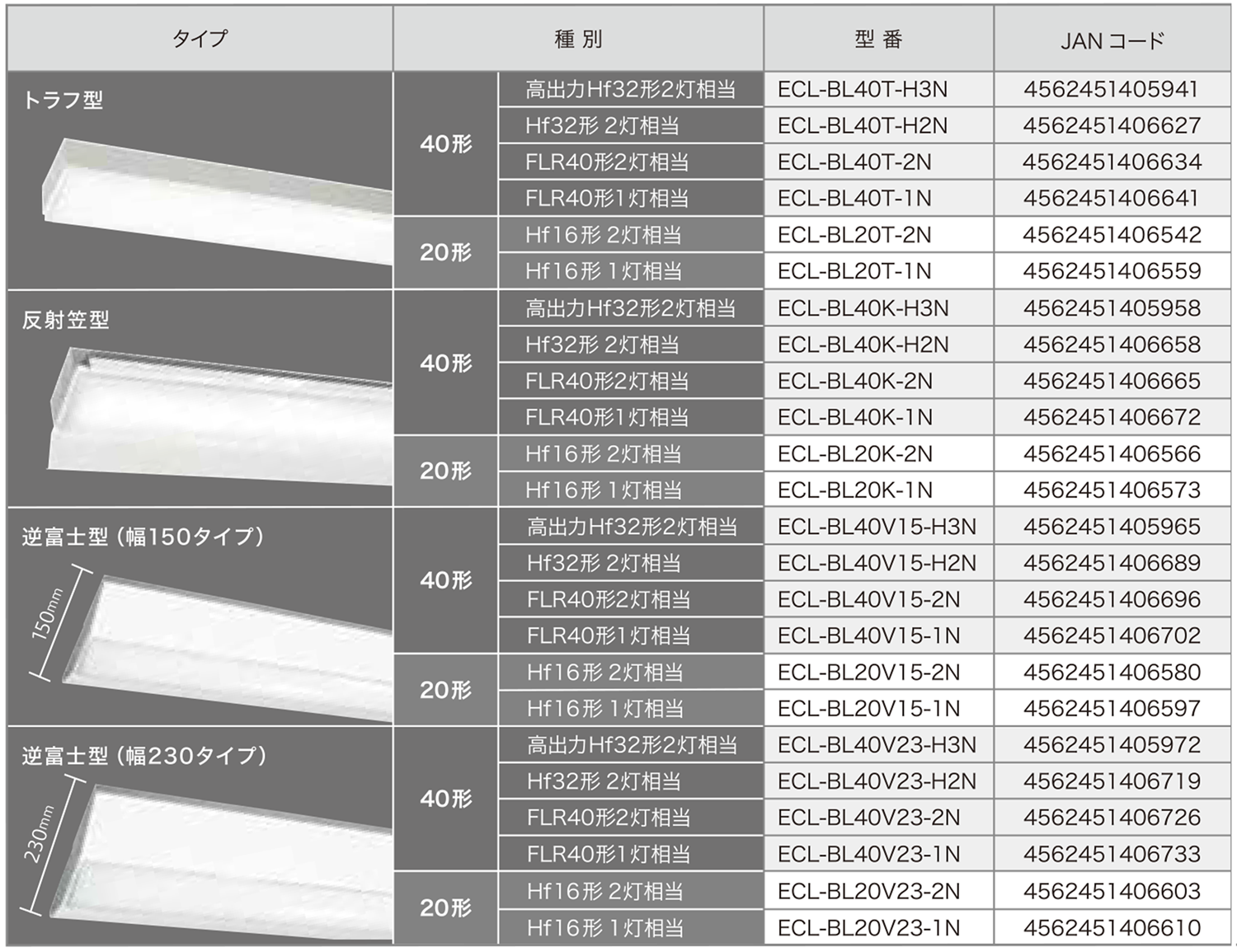

【ラインアップ】
【共通仕様】
●使用温度：-25〜＋45℃
●入力電圧：AC100-242V（50/60Hz）
●定格寿命※1：40000時間（光束維持率70%時）
●配光角（LEDユニット）：約180°（ピーク照度50％のとき110°）
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●在庫及び発注ロットに関しては販売店へお問い合わせください。
●製造元：株式会社オプティプラス ※1：定格寿命は平均値であり保証値ではありません。
●使用温度：-25〜＋45℃
●入力電圧：AC100-242V（50/60Hz）
●定格寿命※1：40000時間（光束維持率70%時）
●配光角（LEDユニット）：約180°（ピーク照度50％のとき110°）
●定価：オープン価格
●保証期間：3年
●上記特性値は標準値です。
●在庫及び発注ロットに関しては販売店へお問い合わせください。
●製造元：株式会社オプティプラス ※1：定格寿命は平均値であり保証値ではありません。

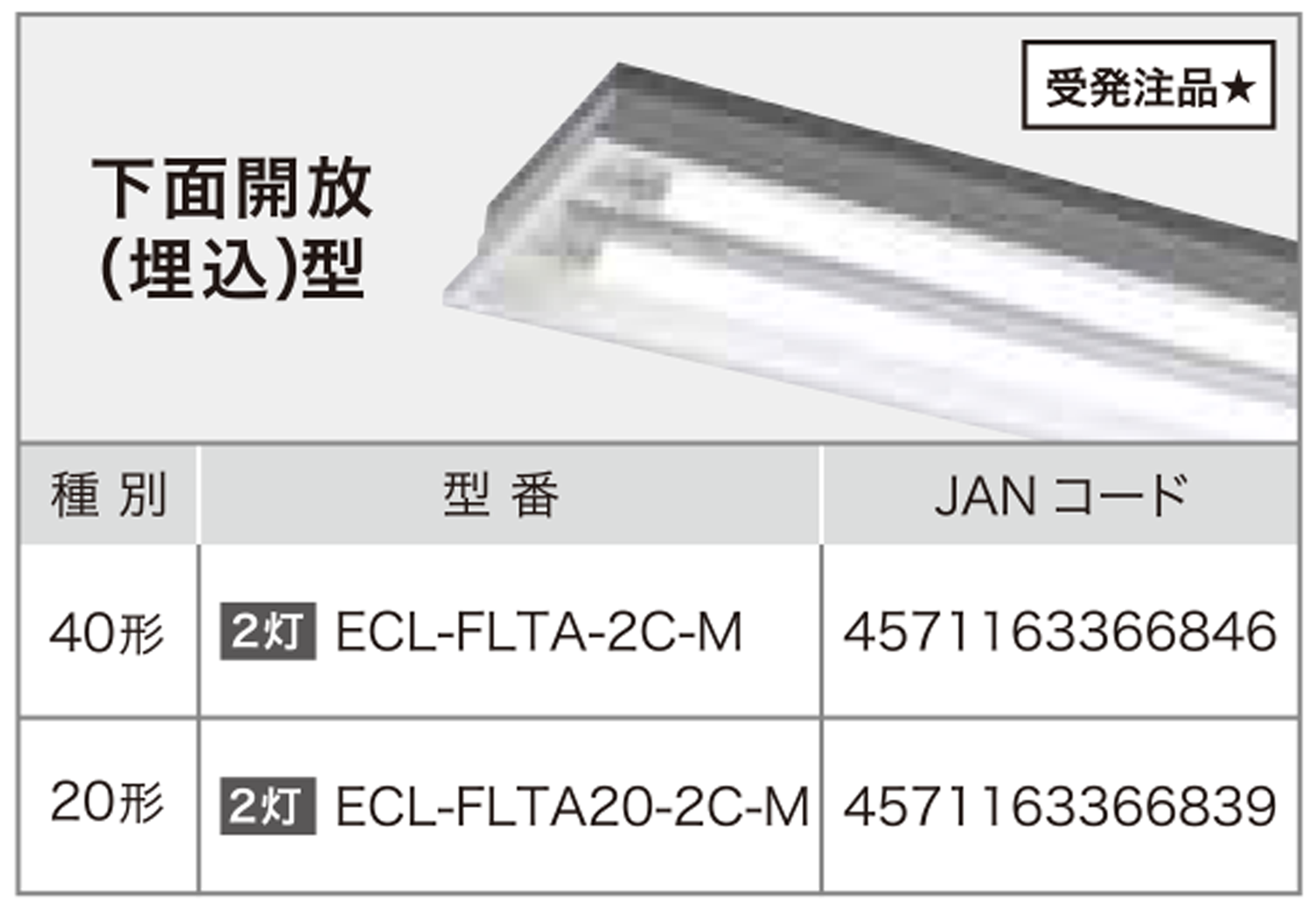

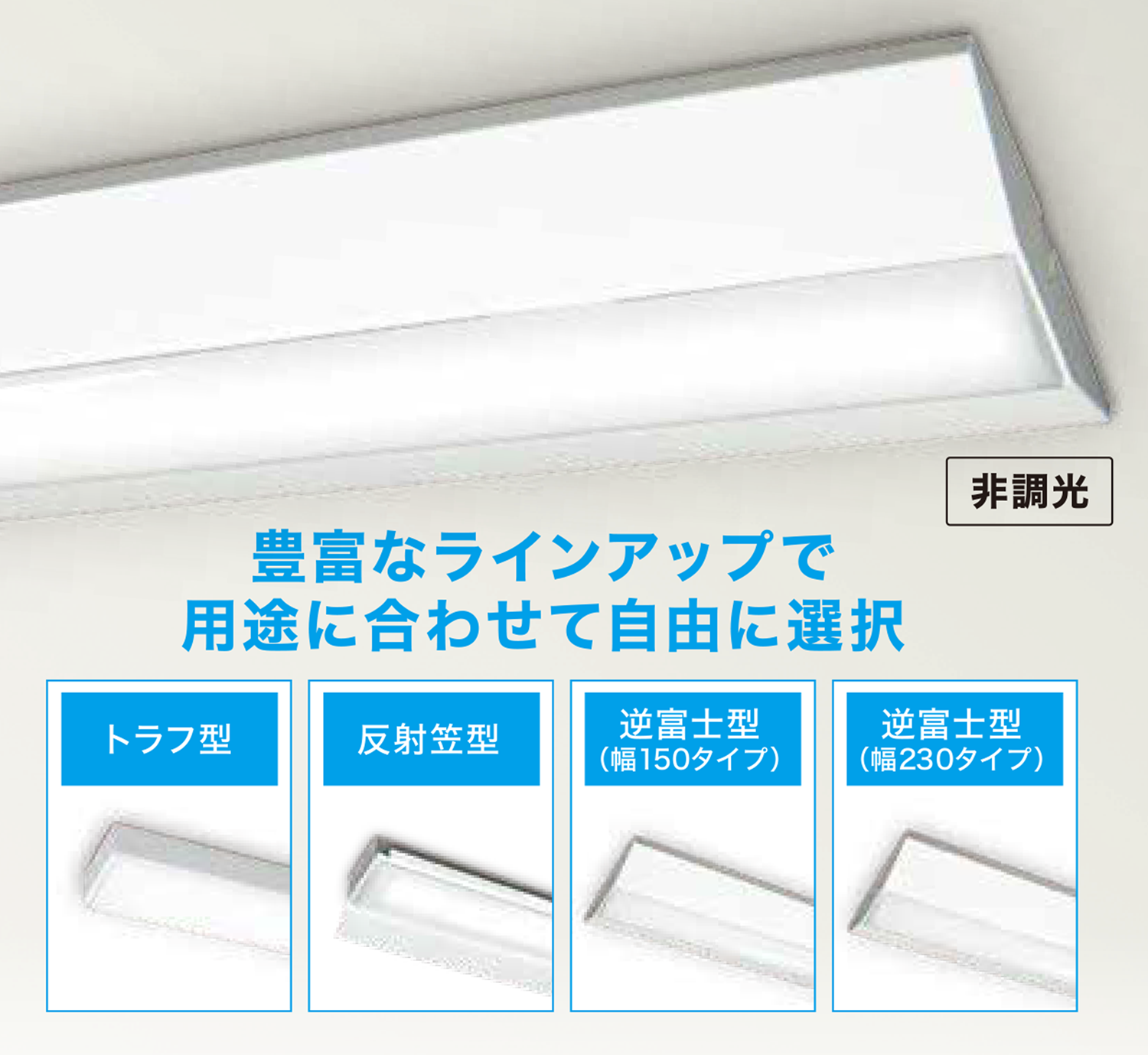

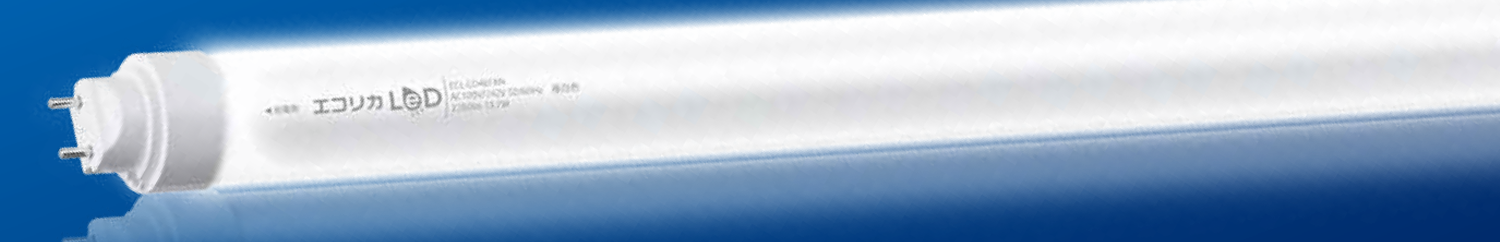

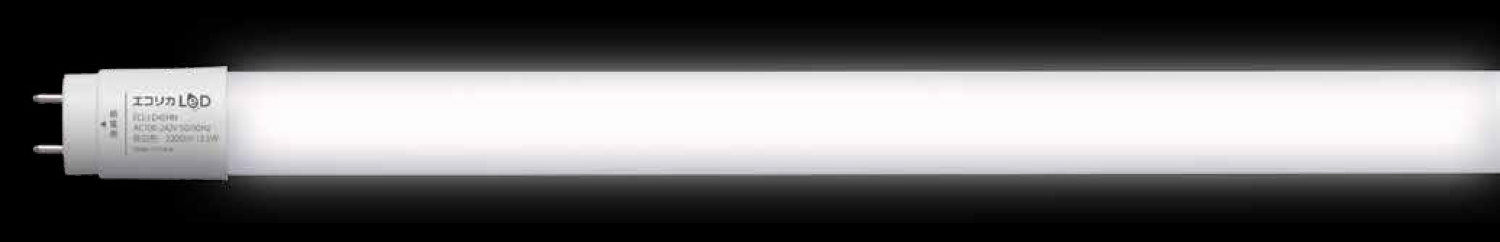

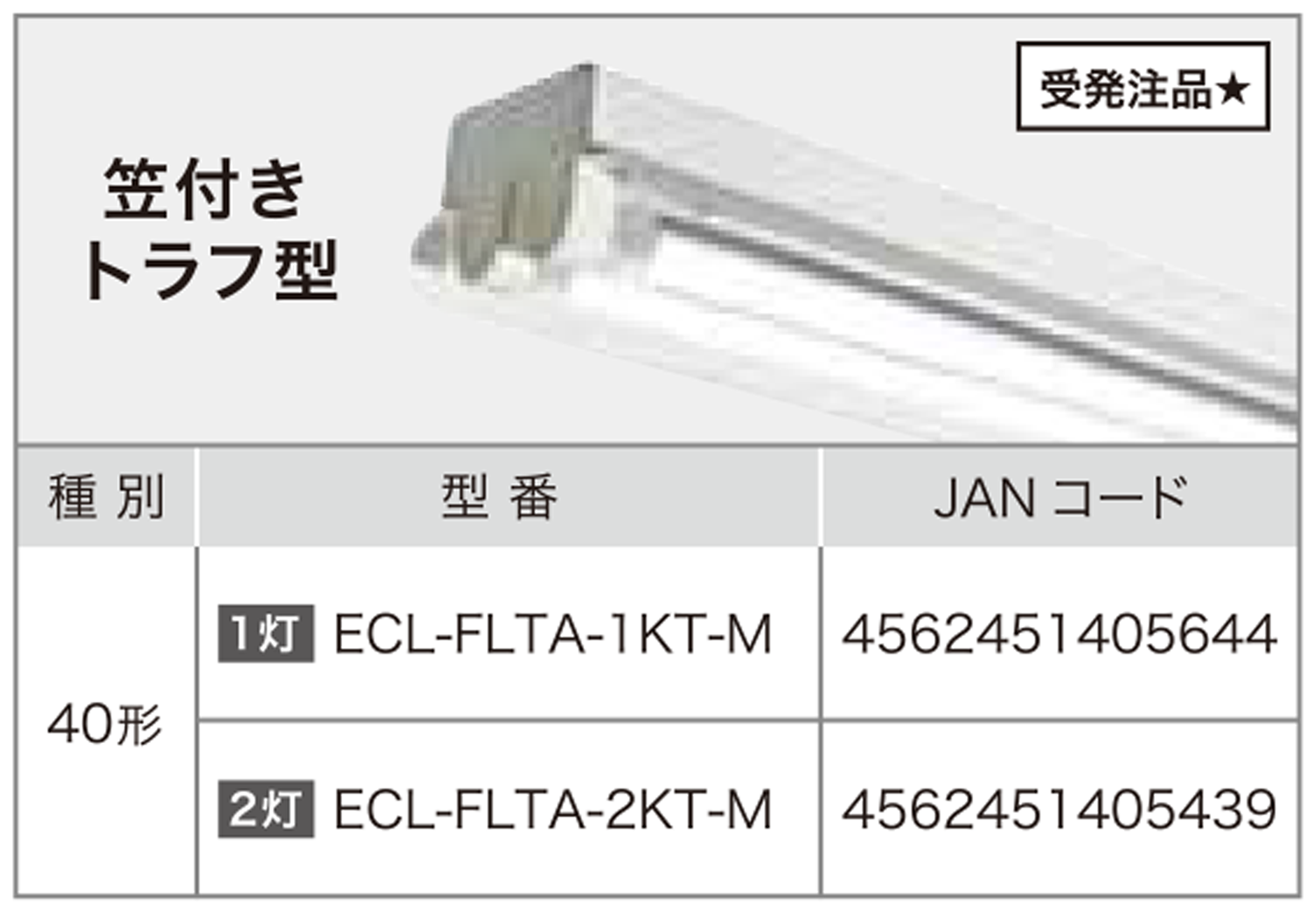

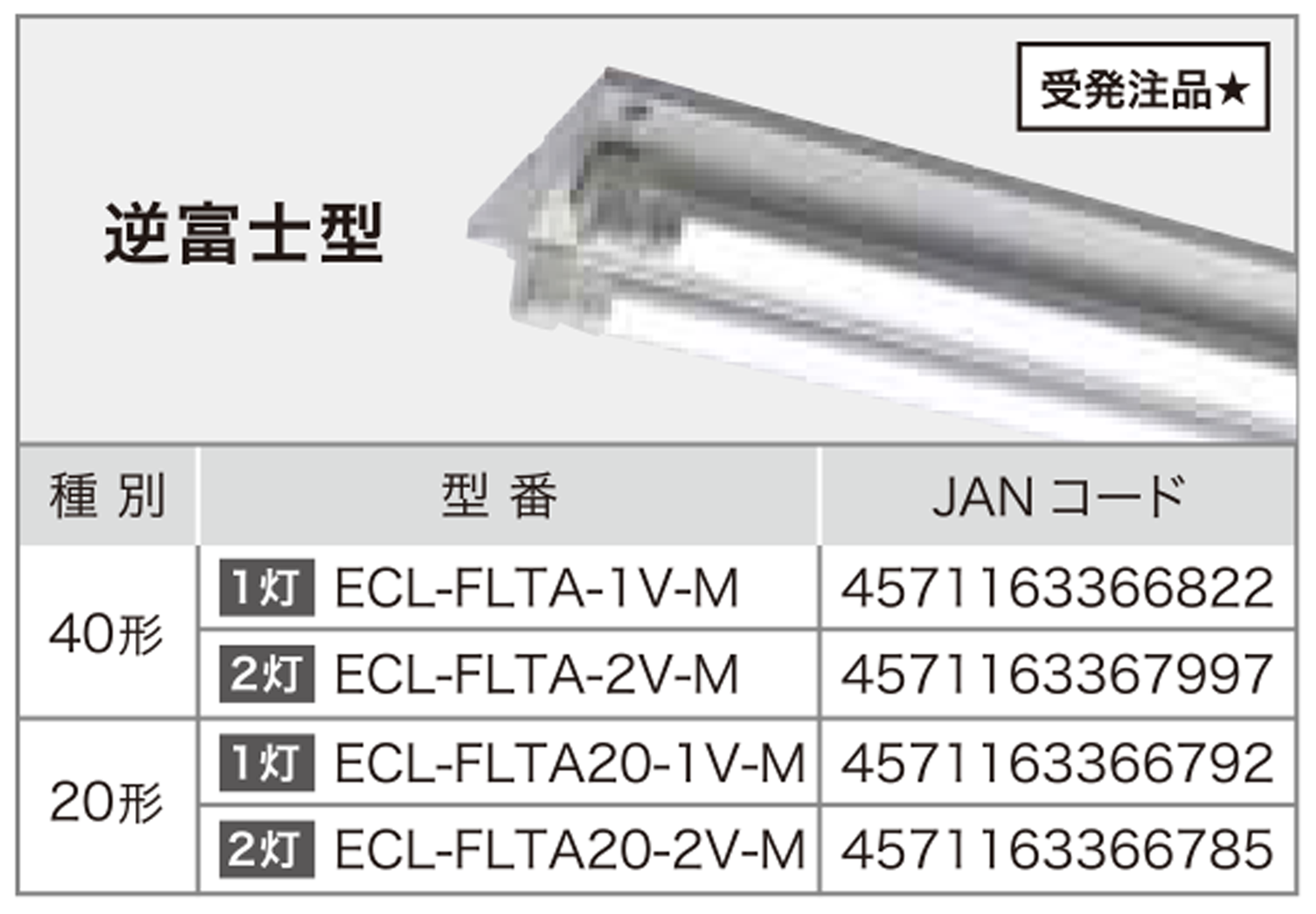

直管形LEDランプ

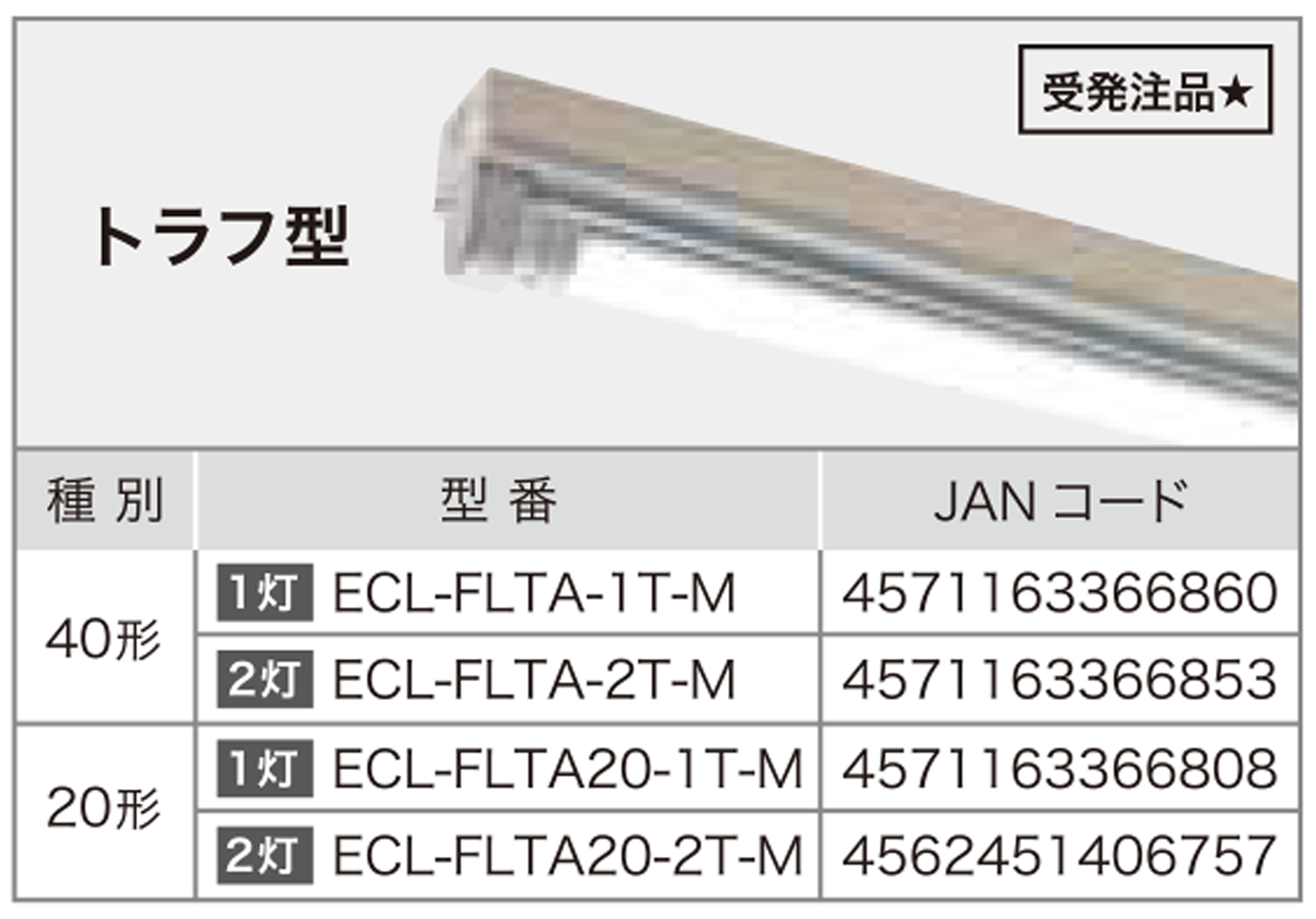

専用器具
新築時や改装時に、直結配線されているのでエコリカ直管形LEDランプがそのまま使え面倒な改造が不要です。専用器具
直管形LEDランプを
ご購入の前にご購入の前にご確認ご確認ください
ご購入の前にご購入の前にご確認ご確認ください

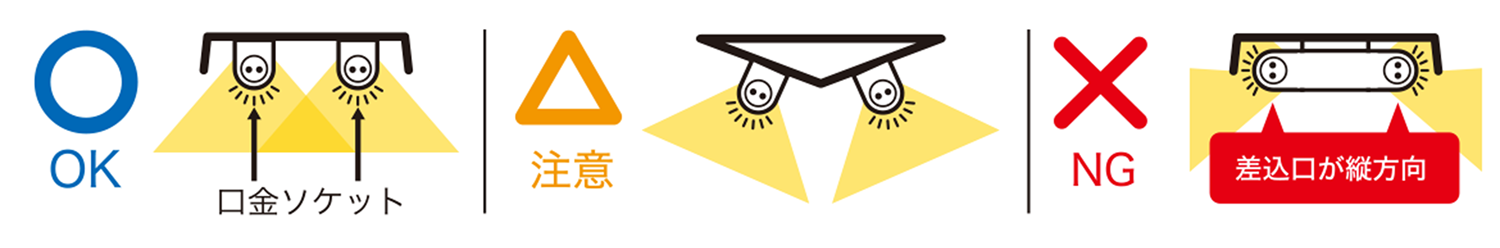

口金ソケットの設置方法について
直管形のLEDランプは下面の限られた角度しか光が広がりませんので器具の口金形状に注意が必要になります。直管型LEDランプは照射面に対して平衡にピンが並んでいますので口金のピンが垂直に並んでいる器具の場合は注意が必要です。
差込口が縦方向になる口金ソケットは
正しく照射されません。
正しく照射されません。
取付け時の注意と
アフターメンテナンス
アフターメンテナンス
a.通電したまま取付／取替えをしないでください。必ず器具の電源はOFFにして作業してください。
b.2灯式の器具にエコリカ直管型LEDランプと「従来の蛍光灯」「他社製品のLED」を一緒に取り付けないでください。
c.直結工事をした場合は同梱の「配線工事済シール」を器具に貼り付けて誤挿入防止対策を行ってください。

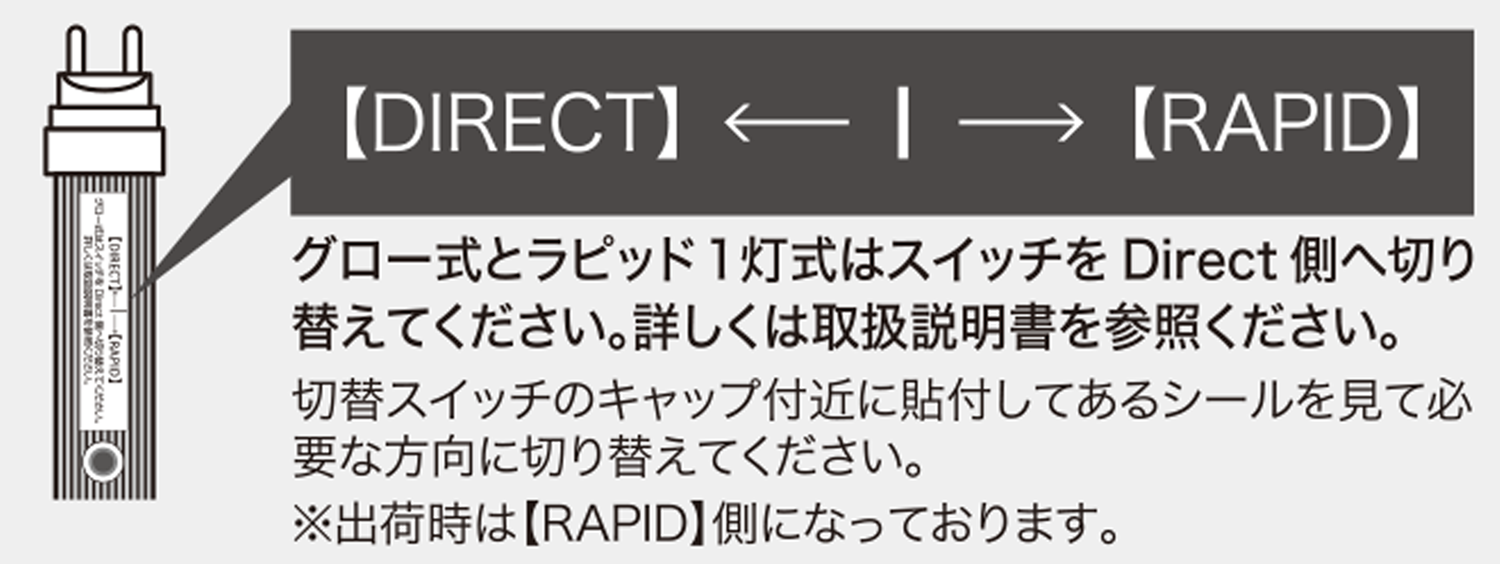

d.3wayタイプを設置する場合は取付け方に応じて正しく切替スイッチを設定してください。
・ラピッド2灯式安定器使用時…製品裏側の切替スイッチを[DIRECT]側にしてご使用ください。既設のグロー球は外してご使用ください。
※出荷時は[RAPID]側になっております。
・グロー式安定器使用時／直結接続使用時…切替スイッチを[DIRECT]側にしてご使用ください。既設のグロー球は外してご使用ください。
e.耐熱テープで落下防止のために補強するなどの対策をしてください。
f.定期的なメンテナンスを行ってください。
b.2灯式の器具にエコリカ直管型LEDランプと「従来の蛍光灯」「他社製品のLED」を一緒に取り付けないでください。
c.直結工事をした場合は同梱の「配線工事済シール」を器具に貼り付けて誤挿入防止対策を行ってください。
d.3wayタイプを設置する場合は取付け方に応じて正しく切替スイッチを設定してください。
・ラピッド2灯式安定器使用時…製品裏側の切替スイッチを[DIRECT]側にしてご使用ください。既設のグロー球は外してご使用ください。
※出荷時は[RAPID]側になっております。
・グロー式安定器使用時／直結接続使用時…切替スイッチを[DIRECT]側にしてご使用ください。既設のグロー球は外してご使用ください。
e.耐熱テープで落下防止のために補強するなどの対策をしてください。
f.定期的なメンテナンスを行ってください。

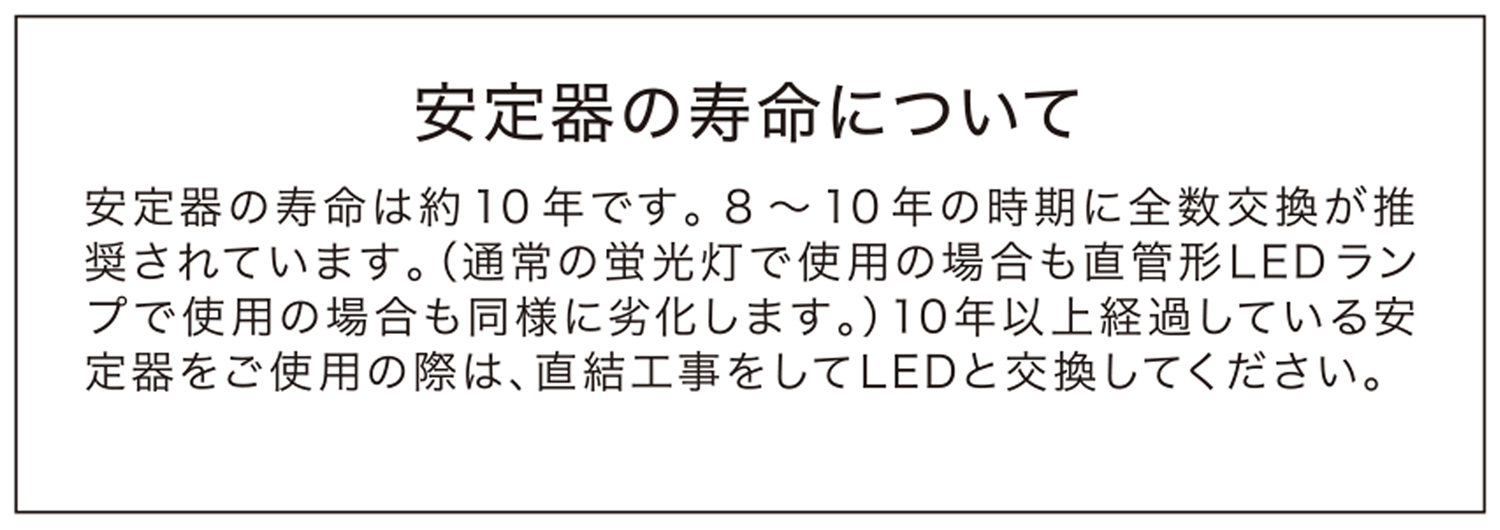

工事をせずにそのままご使用されているお客様へ
定期的な安定器の点検が必要です。器具内部の配線を変更して安定器を介さずに電源を直接LEDに配線する直結工事※を行うことにより安定器の寿命に左右されず劣化の心配もなくなり安定器の余分な消費電力もカットできます。※直結工事には電気工事士の資格が必要ですので専門の工事業者に依頼してください。
